FARO® Laser Tracker VantageS/VantageE


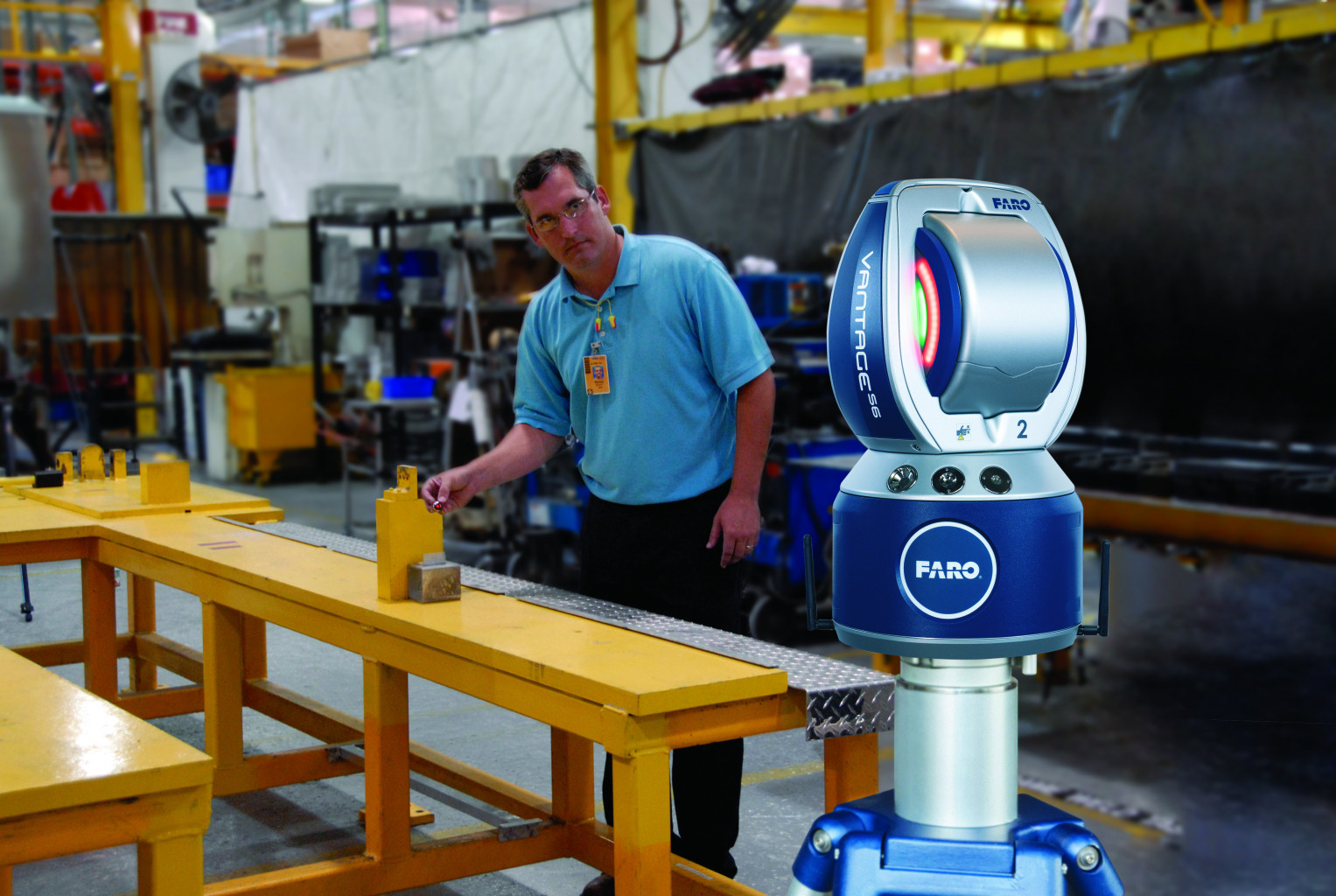

A FARO® Laser Tracker egy kvázi kötetlen mérési tartománnyal rendelkező, kivételesen nagy mérési pontosságú koordináta mérőgép. A tapintási pontok felvétele a mérést végző személy által a gép munkaterében mozgatott ún. SMR-rel történik. A mérés során folyamatos kapcsolat van az SMR és a Tracker között.

Az SMR (Spherically Mounted Retroreflector) egy olyan nagy pontosságú mérőgömb, amely három egymásra kölcsönösen merőleges helyzetű tükröt tartalmaz. A gömbbe a fejből érkező lézernyalábot a tükrök a gömb középpontjába (a három tükör metszéspontjába) továbbítják.

A mérési pontok felvétele során egy gombnyomást követően a gép kiolvassa az útmérő rendszerekből a távolság és szög információkat, amelyekből visszaadja a térbeli pont x,y és z koordinátáit.

Dokumentáció

FARO® VantageS / VantageE Laser tracker adatlap letöltése (454 KB)
FARO® VantageS6 / VantageE6 Laser tracker adatlap letöltése (218 KB)




A FARO® Laser Tracker működését bemutató rövid videó

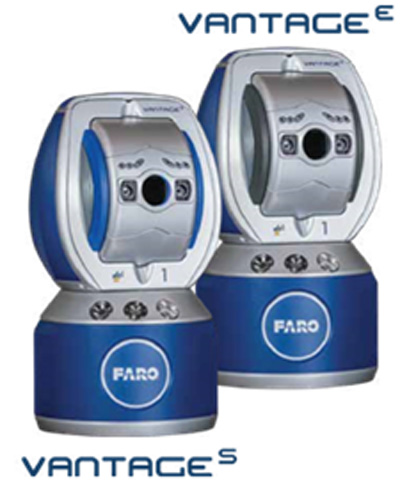

Jelenleg a kínálatunkban 4 különböző Tracker modell szerepel:

A kínálatban szereplő gépeket a mérési tartományuk és a 6DoF kompatibilitás kategorizálja:
  • FARO VantageE – 35 m hatósugár;
  • FARO VantageE6 – 35 m hatósugár, 6DoF kompatibilitás
  • FARO VantageS – 80 m hatósugár
  • FARO VantageS6 – 80 m hatósugár, 6DoF kompatiblitás.

  • A 6DoF kompatibilitásról itt olvashat bővebben.


    Főbb technikai adatok



    VantageS/VantageS6

    VantageE/VantageE6

    Mérési tartomány:

    1.5” Long Range SMR-rel

    0-80 m

    0-35 m

    7/8”, 1.5” SMR-rel

    0-60 m

    0-35 m

    1/2” SMR-rel

    0-30 m

    0-30 m

    6Probe kézi műszerrel1

    2.5-15 m

    2.5-15 m

    Pontossági adatok:

    Távolságmérés pontossága

    16 μm + 0.8 μm/m

    Szögmérés pontossága

    20 μm + 5μm/m

    Szintezés pontossága

    ± 2 arcsec

    Mérési pontokra vonatkozó adatok:

    Mintavételezési frekvencia

    1000 pont/sec

    Távolságmérés felbontása

    0.5 μm

    Az integrált kamera technikai adatai:

    A kamera látómezeje

    50°

    A kamera felbontása

    1920x1080p @15 fps

    A lézer fényforrás technikai adatai:

    Lézerosztály

    Class 1

    Hullámhossz

    630-640 nm

    Teljesítmény

    0.39 mW/cw

    Méretek

    A fej méretei (WxH)

    240x416 mm

    A fej súlya

    13.4 kg

    Egyéb technikai adatok:

    Üzemidő akkumulátorról2

    8 óra

    Működési hőmérséklet tartomány3

    -15-50°C

    IP-védettség

    IP52

    Adatkapcsolat

    Ethernet, WiFi


    1 - Csak a VantageE6 és VantageS6 jelű műszerek esetén;
    2 Az akkumulátorok a Tracker rendelhető tartozékai;
    3 VantageE6 és VantageS6 modellek esetén 0…40°C


    Hozzon megalapozott döntéseket a gyártási folyamat minden szakaszában!


    Gyors mérés – Alacsonyabb költségek
    A gyors és pontos méréseknek köszönhetően a kihozatal is jelentősen megnő, illetve ezzel párhuzamosan a mérés időszükséglete és költségei is jelentősen csökkenthetők.

    Komplex 3D paraméterek mérése egyszerűen
    A nagyméretű munkadarabokon bonyolult alak- és helyzetpontosság ellenőrzése kézi mérőeszközökkel szinte lehetetlen. A koordináta méréstechnika alkalmazása azonban lehetővé teszi a felhasználóknak, hogy gyorsan azonosítsák a hibákat, így a gyártási minőség javítható.

    Korán felismert hibák – Gyorsabb termelés
    Az idejében felismert hibák elhárítása lehetővé teszi, hogy a teljes gyártási folyamattal tudja tartani a határidőket és a helyszíni szerelések vagy beépítések hiba nélkül fussanak le.

    Pontos gyártás – Elégedett ügyfelek
    Az elvárt minőségű termékek leszállítása mindenkit boldoggá tesznek, így elérheti, hogy ügyfeleli újra és újra bizalmat szavazzanak Önnek!


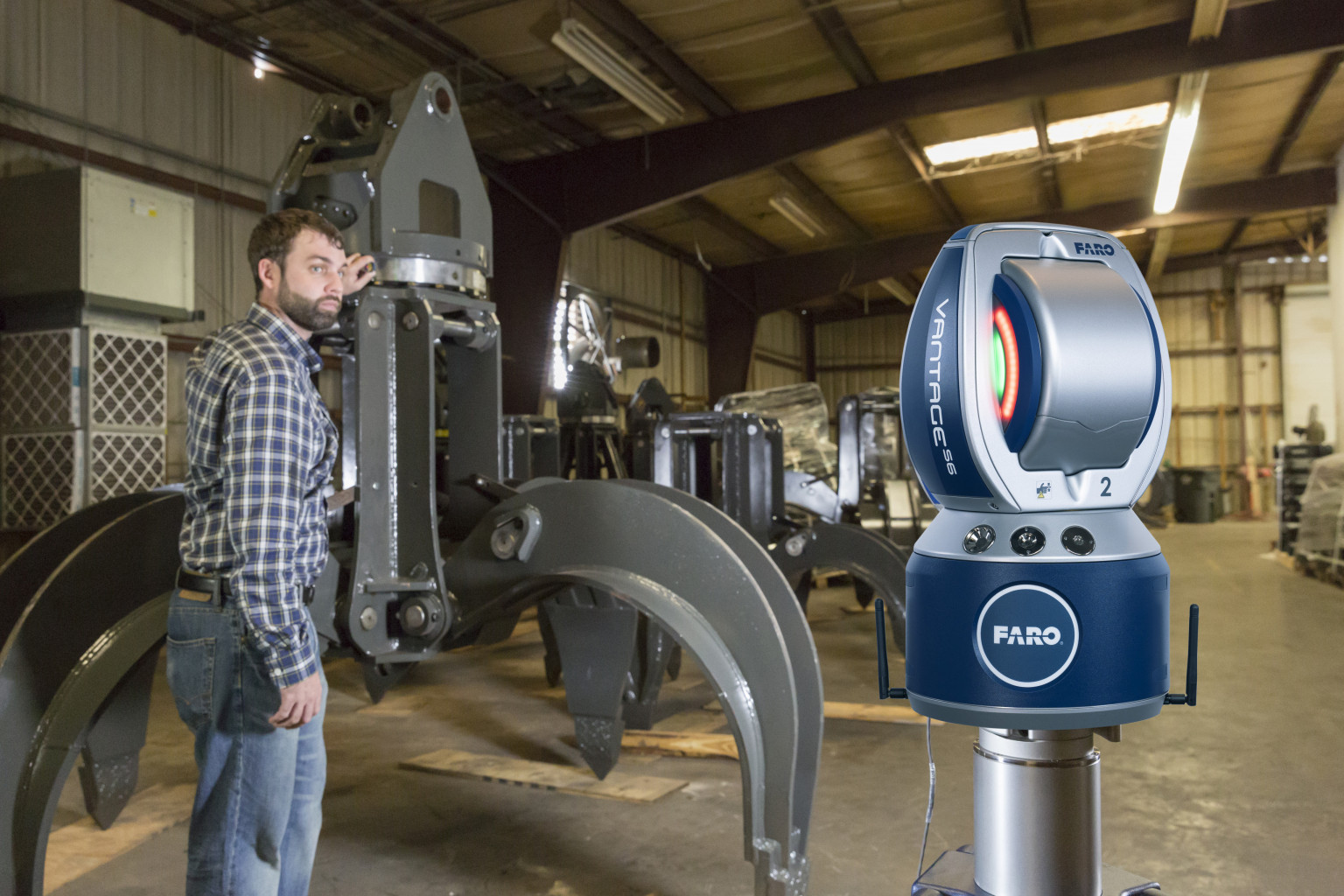

    Alkalmazási területek:

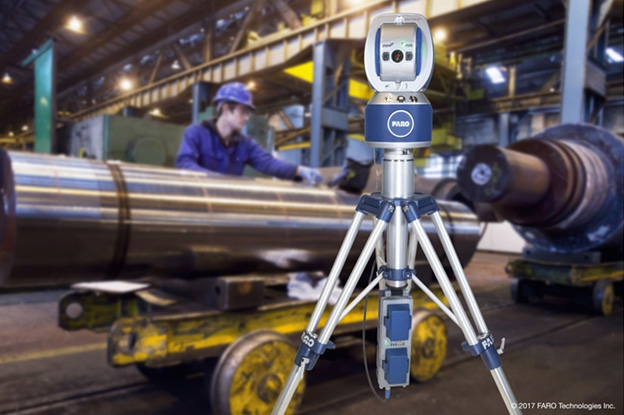

    Ezeket a berendezéseket a leggyakrabban igen nagyméretű munkadarabok nagy pontosságú mérésére használják:
  • Nagyméretű hegesztett acélszerkezetek;
  • Nagyméretű forgácsolt darabok;
  • Repülőgépgyártás;
  • Hajógyártás;
  • Turbinalapátok mérése;
  • stb.

  • Ezen kívül gyakori alkalmazásnak tekinthetők a különböző gépbeállítások és robotkalibrációs műveletek is.





    Pontossági mérőszámok

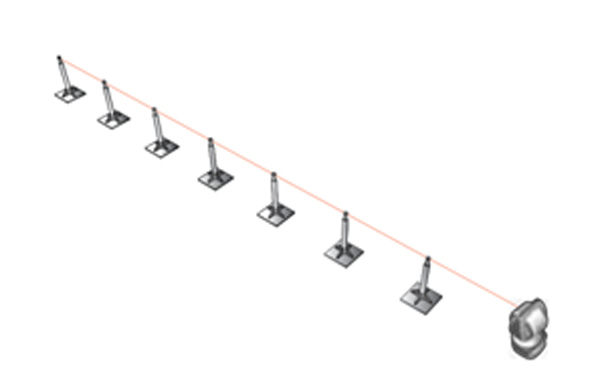

    Pontmérés különböző távolságokból

    Hosszúság

    2-5 m

    2-10 m

    2-35 m

    2-80 m

    Távolság

    3m

    8 m

    33 m

    78 m

    ADM1

    MPE2

    0.018 mm

    0.022 mm

    0.042 mm

    0.078 mm

    Tipikus

    0.009 mm

    0.011 mm

    0.021 mm

    0.039 mm

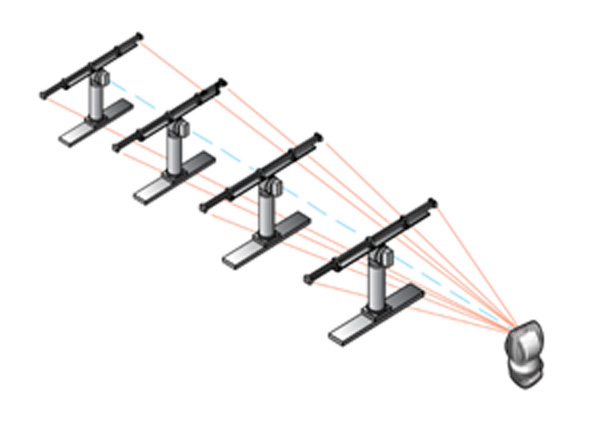

    Vízszintes hossz-etalon (2.3m) mérése különböző távolságokból

    Mérési tartomány

    2 m

    5 m

    10 m

    35 m

    80 m

    ADM1

    MPE2

    0.044 mm

    0.064 mm

    0.099 mm

    0.276 mm

    0.594 mm

    Tipikus

    0.022 mm

    0.032 mm

    0.049 mm

    0.138 mm

    0.297 mm




    1ADM – Absolute Distance Metering (fázisméréses eljárás);
    2MPE – Maximum Permissible Error az ISO 10360-10:2016 szabvány alapján.
    A 35 m-nél nagyobb távolságok csak a VantageS és VantageS6 modellekre vonatkoznak.


    A Vantage Laser tracker főbb jellemzői

  • ActiveSeekTM technológia lehetővé teszi, hogy az SMR követése még a lézernyaláb megszakadása során se szűnjön meg;
  • Remote ControlsTM funkcióval a Tracker akár mobil applikációból is vezérelhető;
  • Integrált abszolút távolságmérő rendszer (iADM) biztosítja a megbízható távolság- és szögmérést egyetlen sugárnyalábbal;
  • A 6DoF kompatibilitás lehetővé teszi, hogy olyan geometriai elemek is mérhetőek legyenek, amelyek nincsenek közvetlenül a berendezés látóterében (pl.: mély furatok, alámetszett felületek);
  • A WiFi-s adatkapcsolat és az akár 8 órás akkumulátorról történő üzemelés lehetővé teszi a teljesen vezeték nélküli működést.
  • A strapabíró kivitel még a leginkább kihívást jelentő üzemi körülmények között is lehetővé teszi a pontos mérések elvégzését.




  • További információkért keresse kollégáinkat!

    Zámbó Kornél, termékfelelős
              Tel.: +36 30 410 8172 , Email: kornel.zambo@sidextrade.hu

    Gábriel Miklós, alkalmazástechnikai mérnök
              Tel.: +36 70 941 3611, Email: miklos.gabriel@sidextrade.hu
