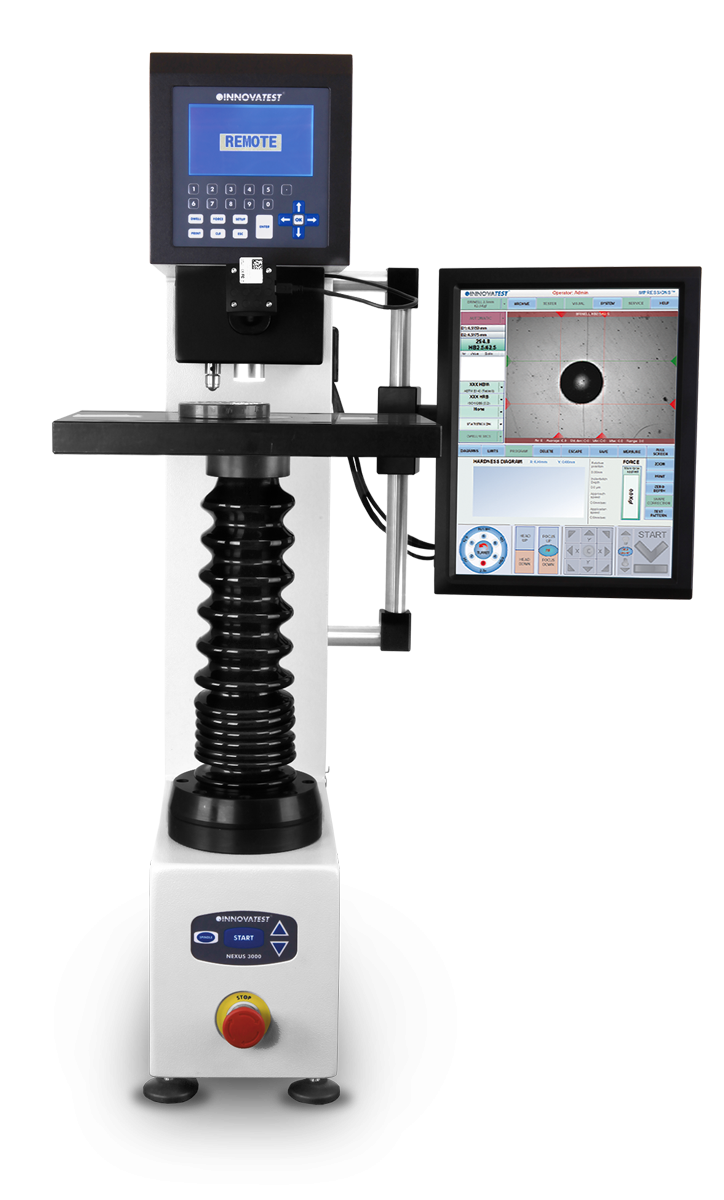

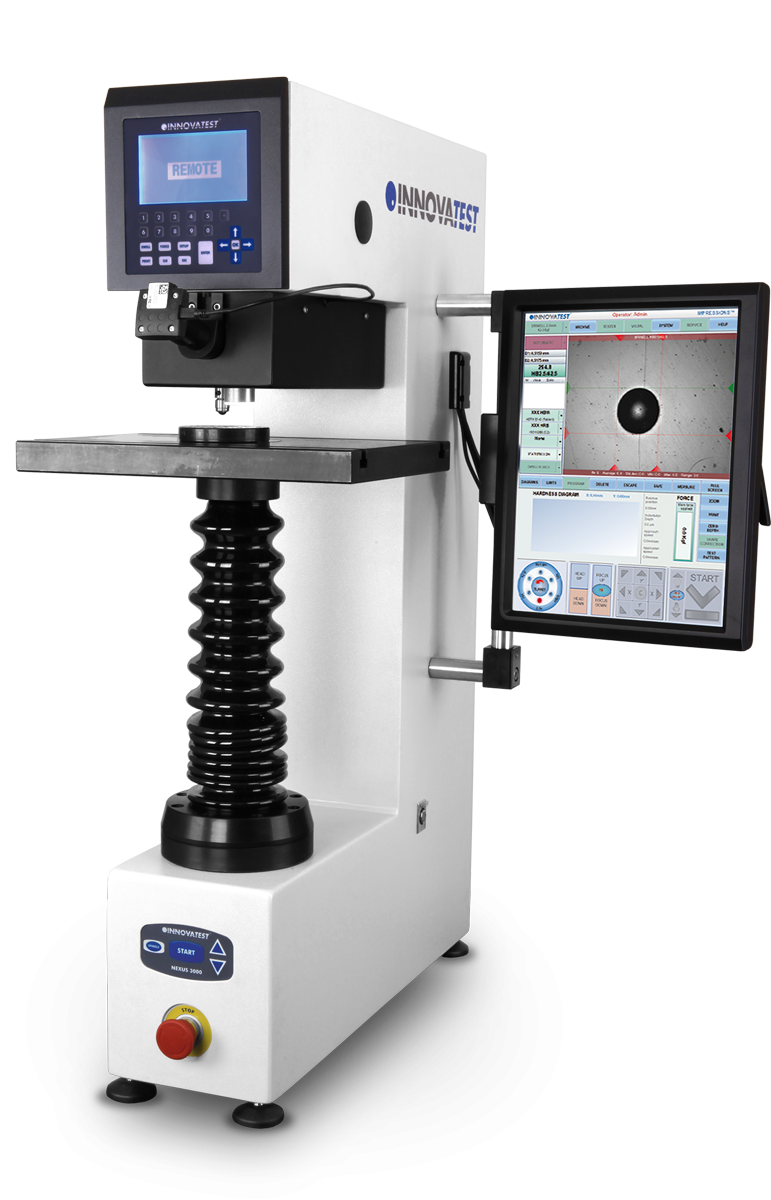

INNOVATEST NEXUS 3001XLM-IMP - Teljesen automatizált Brinell telepített keménységmérő


Jellemzői:

Az INNOVATEST NEXUS 3001XLM-IPM típusú modell teljesen automatizált, négy különböző Brinell acélgolyóval rendelhető, így olyan puha fémeket is lehet vele mérni, mint az ón vagy az ólom. A HB mérése mellett párhuzamosan Rockwell, Vickers, Leeb keménységértékekre és szakítószilárdságra is képes átszámítani a mért értékeket. Három skálát is képes kezelni párhuzamosan.

Főként lágyabb anyagoknál lényeges, hogy a terhelés ideje hosszabb legyen, ezért a terhelés ideje változtatható, 99 másodpercig növelhető, így biztosak lehetünk benne, hogy a lenyomat el fogja érni a végleges mélységét.

Az INNOVATEST NEXUS 3001-es széria lényeges tulajdonsága, hogy vizsgálat közben 1%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően kizárhatóak a terhelés ingadozásából adódó mérési különbségek.

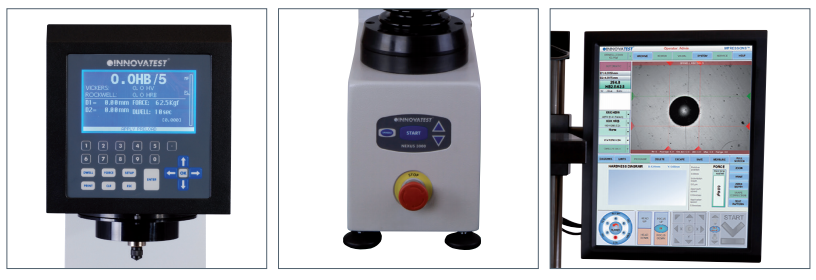

A készülék LCD kijelzőjén a mért és konvertált keménység értékein kívül folyamatosan frissülő statisztikai számítások is megjelennek. Emellett nyomon követhetjük az aktuális beállításokat, és természetesen szükség esetén változtathatunk is rajtuk.

A CCD kamerás Brinell lenyomat vizsgáló rendszernek köszönhetően egy különálló LCD kijelzőn jelenik meg a lenyomat képe, és így digitális mérést tesz lehetővé. A mérés pontossága 0,01 ľm, ebből következően az eszköz egészen kis mértékű, 0,01 HB-s felbontással is képes a keménységi értékeket meghatározni.

A minták mérete sem akadály enél a típusnál. Ha túl magas a minta, akkor az XLM típusú készülékek akár 33,5 cm magas minták vizsgálatára is alkalmasak. Ennél magasabb minták mérését már csak az XL típusú készülékekkel tudjuk megoldani, amelyekhez opciós kiegészítőként szintén elérhető a CCD kamerás kiértékelő rendszer is.

A készülék tárgyasztala is cserélhető, így sokkal nagyobb, vagy éppen egyedi kialakítású asztalt is felszerelhetünk, hogy a minta alakja ne jelentsen akadályt a keménységmérés során. A készülék tárgyasztalát X-Y irányban egy kézikerékkel állíthatjuk. Opciós tartozékként CNC motoros mozgatású tárgyasztal is rendelhető. A motoros mozgatás esetében elég mindössze 2 gombot megnyomni, hogy a minta a megfelelő pozícióba kerüljön.

A készüléket össze tudjuk kapcsolni az RS-232 porton vagy USB-n keresztül számítógéppel vagy közvetlenül nyomtatóval is.



Tulajdonságok:
  • Brinell keménységi értékek mérése
  • Teljesen automatikus rendszer
  • Terhelő erő tartomány: 30kgf / 294.2N - 3000kgf / 29kN
  • 2-pozíciós revolverfej (behatolótest / objektív)
  • Automatikus terhelés, -jelzés, fókusz, mérés
  • Nagy felbontású CCD kamera
  • Teljesen automata bemeneti videó mérőrendszer, automatikus mozgatású revolverfej (behatolótest / objektív pozíciók)
  • Kiváló minőségű optika ZOOM funkcióval
  • Automatikus fókusz, automatikus mérés, adatbázis-tesztelési eredmények tárolása, képtárolás, jelentésgenerátor
  • Szabványos motoros orsó a teljesen automatikus eljáráshoz
  • 15"-os ipari HD érintőképernyő, beépített ventilátor nélküli rendszervezérlő, 32 GB-os SSD adattároló, Windows 7 op.rendszer, RJ45 LAN, WLAN, USB, RS-232
  • Magasság állítható konzol, billentyűzet és egér (opcionális)
  • IMPRESSIONS™ komplett mérő- és konfigurációs vezérlés, grafikus beviteli szimuláció, mérőprogram beállítás a felhasználó által meghatározott mérőprogramokhoz, vizsgálati eredmények tárolása, 3 egyidejű konverzió más keménységi skálákra, határértékek, speciális mérésjelentés generátor, CSV export, és még sok-sok hasznos funkció

Műszaki adatok:
Keménység skála: Brinell (HB)
Terhelő erő tartomány: 30kgf/294.2N --- 3000kgf/29kN
Brinell terhelések (HB): 30kgf/294.2N, 31.25kgf/306N, 62.5kgf/612N, 100kgf/980.7N, 125kgf/1225N, 187.5kgf/1838N, 250kgf/2.45kN, 500kgf/4.9kN, 750kgf/7.35kN, 1000kgf/9806N, 1500kgf/14.7kN, 3000kgf/29kN
Behatolótest: Acél golyó: 1 mm - 2,5 mm - 5 mm - 10 mm
Terhelőerő kiválasztás: Elektronikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, kijelzés kgf vagy N. A terhelés kiválasztása a menüben történik.
Mérés menete: Teljesen automatikus előterhelés/terhelés/terhelés levétel
Terhelési sebesség: Változtatható, függ a terheléstől
Terhelő erő pontossága: 1%
Kijelzett értékek: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, online statisztikák
Felbontás: 0,01 HB
Konvertált keménység érték: Rockwell, Vickers, Brinell, Leeb, szakító szilárdság, 3 skála használata párhuzamosan
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
Kijelző és operációs rendszer: 15"-os színes érintő kijelző, automatikus és manuális mérés, Windows operációs rendszer
Statisztikák: Összes mérés, max, min, átlag, szórás, standard eltérés, minden mérés után frissül
Kezelőfelület: Mérés Start/Stop, vizsgálati idő, nyomtatás, törlés, dátum, idő, keménység skála és vizsgálati beállítások, nyelv
Firmware kezelőfelületének a nyelve: V2.01 - német, angol, francia (standard)
V2.02 - angol, olasz, spanyol
Memória: Nagy memória a mérések eredményeihez
Számítógépes kapcsolat: RS232, USB
Terhelés mechanizmusa: Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, előterhelés, terhelés, leterhelés
Terhelési idő: 1-99 s között állítható (10 s alapértelmezetten)
Nyomatató: Opcionális csendes nagysebességű nyomtató
Kiértékelés: Video kiértékelő rendszer, 0,1 µm-es leolvasás
Munkadarab mérete (max függőleges x vízszintes méret a középvonaltól): 335x220 mm
Áramellátás:100V AC - 240V AC, 50 Hz/60Hz egy fázis
Működési hőmérséklet: 10- 35 °C
Páratartalom: 10 - 90 % (párakicsapódás nélkül)
Méretek (W x D x H): 190 mm x 617 mm x 985 mm
Tömeg: 160 kg

Kapcsolódó videó:


Standard tartozékok:
  • V-üllő, edzett, ø80 mm
  • Nagy lapos üllő, ø200 mm
  • Analóg mérőmikroszkóp 20x (3001 / XL / XLM sorozat)
  • 2A biztosíték (3 db)
  • Vezeték nélküli egér és billentyűzet
  • Tápkábel
  • Négy állítható láb
  • INNOVATEST® tanúsítvány
  • Telepítési és használati útmutató

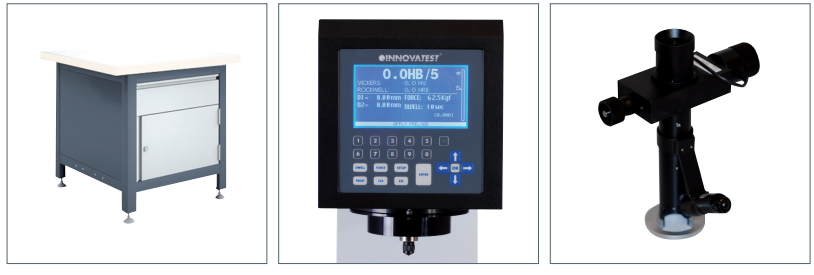

Opcionális tartozékok:
  • Keménységmérő etalonok (ASTM, DIN, ISO)
  • Kalibrált behatolótestek (ASTM, DIN, ISO)
  • Nagy méretű tárgyasztal (350x250 mm)
  • Motorizált mozgatású tárgyasztal
  • Egyedi kialakítású tárgyasztal
  • X-Y koordináta mentén mozgó, motorikus mozgatású CNC tárgyasztal
  • BIOS™ videó mérési és adatbázis rendszer
  • Tárolószekrény


Letölthető dokumentáció:


INNOVATEST NEXUS 3001XLM-IMP brinell telepített keménységmérő dokumentációja (13,8 MB)
