INNOVATEST NEXUS 3100 széria - Automatikus Brinell telepített keménységmérő
Jellemzői:
Az INNOVATEST 3100-as szériája műszaki tudását és kialakítását tekintve lényegében megegyezik a NEXUS 3000-es széria készülékeivel, az i-Touch vezérlő szoftvert tartalmazza, és analóg Brinell mikroszkóppal együtt szállítják. Ez a típus egy kiváló minőségű kompakt Brinell keménységmérő videó mérőrendszerrel. Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer jellemzi, a terhelő erők 62,5 kgf / 612 N-tól 3000 kgf / 29 kN-ig terjednek.
Főként lágyabb anyagoknál lényeges, hogy a terhelés ideje hosszabb legyen, ezért a terhelés ideje változtatható, 99 másodpercig növelhető. Így biztos lehetünk benne, hogy a lenyomat eléri végleges mélységét. A Nexus 3100-es széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek kizárhatóak.
A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver a méréssel párhuzamosan több különböző keménység skálába is át tudja konvertálni a mért értéket. Az automatikus mérésnek köszönhetően a berendezés képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.
A rendszer színhelyes LED megvilágítással rendelkezik, így kizárhatóak a megvilágításból eredő mérési hibák. Kényelmes, gyors, automatikus mérést támogató rendszer.
A 6.5" méretű full color ipari LCD érintőképernyője még nagyobb megbízhatóságot biztosít. Egérrel és billentyűzettel egyaránt működtethető.
A készülék tárgyasztala cserélhető, így nagyobb, vagy éppen egyedi kialakítású tárgyasztalok felszerelésére nyílik lehetőségünk, hogy a munkadarab alakja ne jelentsen akadályt a keménységmérésben. A készülék tárgyasztala X-Y irányban egy kézikerékkel állítható. Opciós tartozékként motoros CNC mozgatással is rendelhető a tárgyasztal. A motoros mozgatás esetében elég csak 2 gombot megnyomnunk, hogy a minta a megfelelő pozícióba kerüljön.
Főként lágyabb anyagoknál lényeges, hogy a terhelés ideje hosszabb legyen, ezért a terhelés ideje változtatható, 99 másodpercig növelhető. Így biztos lehetünk benne, hogy a lenyomat eléri végleges mélységét. A Nexus 3100-es széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek kizárhatóak.
A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver a méréssel párhuzamosan több különböző keménység skálába is át tudja konvertálni a mért értéket. Az automatikus mérésnek köszönhetően a berendezés képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.
A rendszer színhelyes LED megvilágítással rendelkezik, így kizárhatóak a megvilágításból eredő mérési hibák. Kényelmes, gyors, automatikus mérést támogató rendszer.
A 6.5" méretű full color ipari LCD érintőképernyője még nagyobb megbízhatóságot biztosít. Egérrel és billentyűzettel egyaránt működtethető.
A készülék tárgyasztala cserélhető, így nagyobb, vagy éppen egyedi kialakítású tárgyasztalok felszerelésére nyílik lehetőségünk, hogy a munkadarab alakja ne jelentsen akadályt a keménységmérésben. A készülék tárgyasztala X-Y irányban egy kézikerékkel állítható. Opciós tartozékként motoros CNC mozgatással is rendelhető a tárgyasztal. A motoros mozgatás esetében elég csak 2 gombot megnyomnunk, hogy a minta a megfelelő pozícióba kerüljön.
Tulajdonságok:
- Kiváló minőségű kompakt Brinell keménységmérő videó mérőrendszerrel
- Teljesen automatikus rendszer
- Terhelő erő tartomány: 62,5 kg / 612N-tól 3000kgf / 29kN-ig
- 6.5" méretű, full color ipari LCD érintőképernyő (a rendszer egérrel és billentyűzettel is működtethető).
- i-Touch szoftver vezérlés
- Az analóg mikroszkóp éles képeket jelenít meg az LCD-kijelzőn
- Azonnali átszámítás Rockwell, Vickers, Brinell és Leeb rebound értékekre
- ZOOM funkció
- LED-gyűrű a sötét mezők megvilágításához
- USB-kapcsolat
- Motorizált CNC X-Y koordináta tárgyasztal (opcionális)
- Max. 220 mm-es munkadarab magasság, 220 mm-es vízszintes mélység az orsó középvonaltól
Műszaki adatok:
| Keménység skála: | Brinell (HB) |
| Terhelő erő tartomány: | 62.5kgf/612N --- 3000kgf/29kN |
| Terhelőerők: | 62.5kgf/612N, 80kgf/784N, 100kgf/980.7N, 120kgf/1176N, 125kgf/1225N, 187.5kgf/1838N, 250kgf/2.45kN, 500kgf/4.9kN, 750kgf/7.35kN, 1000kgf/9806N, 1500kgf/14.7kN, 3000kgf/29kN |
| Brinell terhelések (HB): | 62.5kgf/612N, 100kgf/980.7N, 125kgf/1225N, 187.5kgf/1838N, 250kgf/2.45kN, 500kgf/4.9kN, 750kgf/7.35kN, 1000kgf/9806N, 1500kgf/14.7kN, 3000kgf/29kN |
| Behatolótest: | Acél golyó: 2,5 mm - 5 mm - 10 mm |
| Videó mérési rendszer: | Brinell analóg mikroszkóp |
| Elektronikai rendszer: | i-Touch, 6,5" méretű színes érintőképernyő, automatikus és kézi mérés |
| Terhelőerő kiválasztás: | Elektronikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, kijelzés kgf vagy N. A terhelés kiválasztása a menüben történik. |
| Mérés menete: | Teljesen automatikus előterhelés/terhelés/terhelés levétel |
| Terhelési sebesség: | Változtatható, függ a terheléstől |
| Terhelő erő pontossága: | 0,5% |
| Kijelzett/feldolgozott értékek: | Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, online statisztikák |
| Mérési pontosság: | 0,01 HB |
| Konvertált keménység érték: | Rockwell, Vickers, Brinell, Leeb, szakító szilárdság, 3 skála használata párhuzamosan |
| Szabványok: | Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak |
| Statisztikák: | Összes mérés, max, min, átlag, szórás, standard eltérés, minden mérés után frissül |
| Kapcsolatok (kimenetek): | USB2 |
| Terhelés mechanizmusa: | Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, előterhelés, terhelés, leterhelés |
| Terhelési idő: | 1-99 s között állítható (10 s alapértelmezetten) |
| Munkadarab mérete (max függőleges x vízszintes méret a középvonaltól): | 220x220 mm |
| Áramellátás: | 100V AC - 240V AC, 50 Hz/60Hz egy fázis |
| Működési hőmérséklet: | 10 - 35 °C (párakicsapódás nélkül) |
| Páratartalom: | 10 - 90 % (párakicsapódás nélkül) |
| Méretek (W x D x H): | 190 mm x 617 mm x 790 mm |
| Tömeg: | 130kg |
Kapcsolódó videó:
Ipari alkalmazások:
- Csapágyfémek
- Aluminium-cink ötvözetek
- Réz ötvözetek
- Nikkel ötvözetek
- Vasötvözetek
- Öntvények és kovácsolt anyagok
- Lapos és hengeres munkadarabok
- Autóiparban / Repülőgépipar
- Öntöde vagy műhelyvizsgálat
- Minta mérése vagy minőségellenőrzési tesztek
Standard tartozékok:
- V-üllő, edzett, ø80 mm
- Nagy lapos üllő, ø200 mm
- ø 2,5 mm-es, ø5 mm-es és ø10 mm-es golyós rögzítők
- Keménységvizsgálati etalon, 150-250 HBW 10/3000
- Keménységvizsgálati etalon, 75-125 HBW 10/1000
- Keménységvizsgálati etalon, 150-250 HBW 2,5 / 187,5

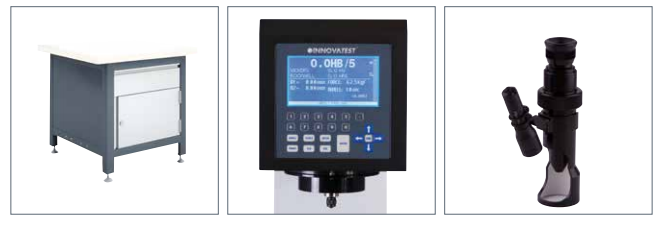

- Brinell analóg mikroszkóp
- 2A biztosíték (3 db)
- Vezeték nélküli egér és billentyűzet
- Tápkábel
- Négy állítható rezgéscsillapítós láb
- INNOVATEST® tanúsítvány
- Telepítési és használati útmutató
Opcionális tartozékok:
- Keménységmérő etalonok (ASTM, DIN, ISO)
- Kalibrált behatolótestek (ASTM, DIN, ISO)
- Egyedi mérési táblázatok
- X-Y koordináta mentén mozgó, motorikus mozgatású CNC tárgyasztal
- Rugóterhelésű munkadarab-rögzítő rendszer
- Motoros tárgyasztal vezérorsó a teljesen automatikus mérésekhez
- Mérőállvány és tárolószekrény
