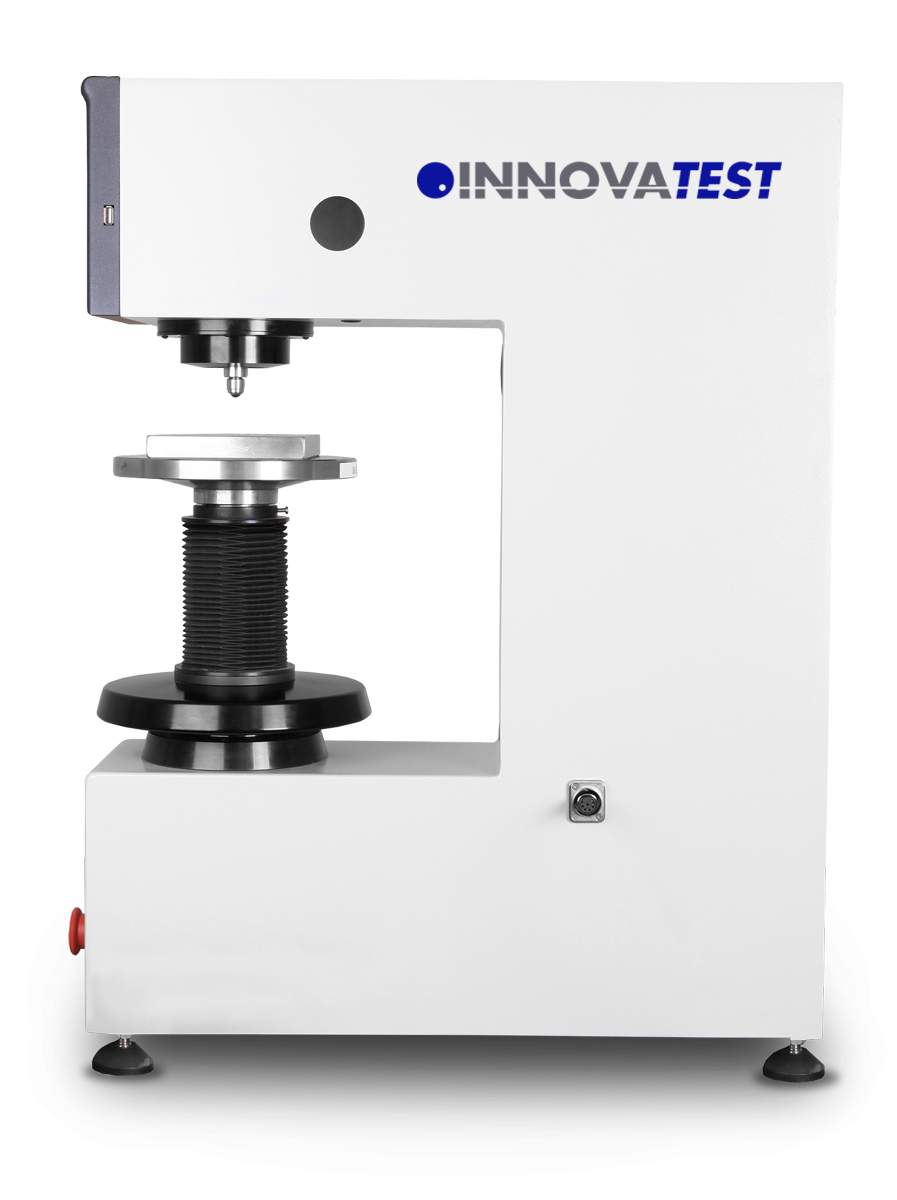

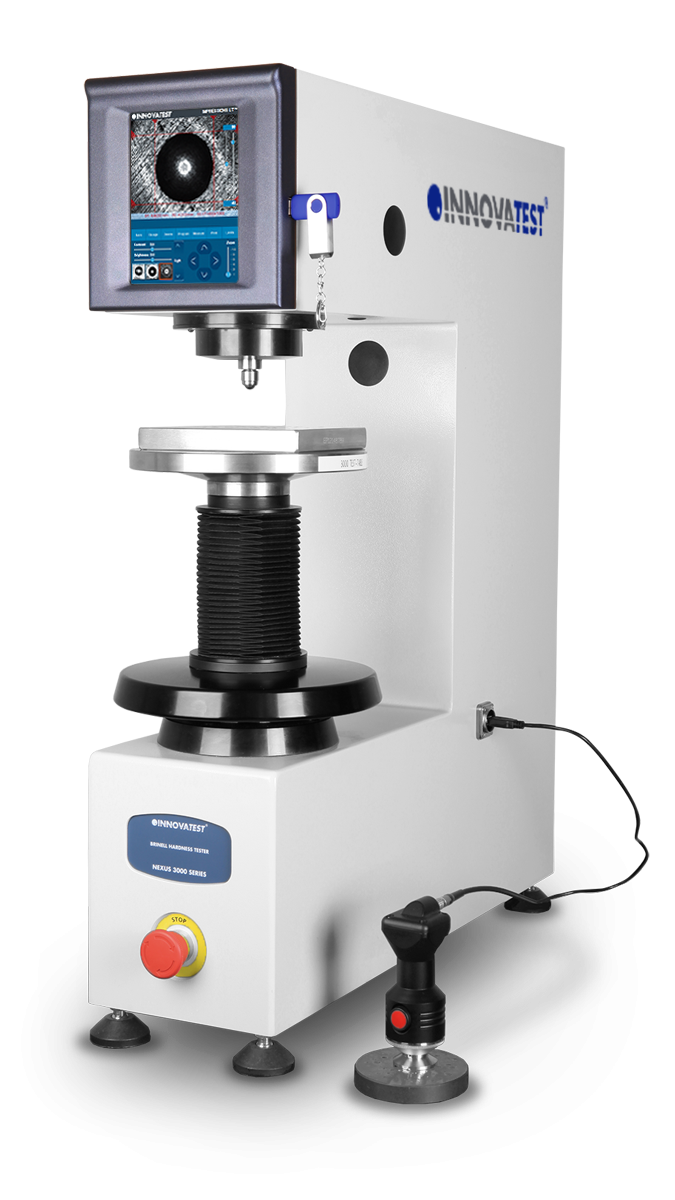

INNOVATEST NEXUS 3200 / 3200XL / 3200XLM - Kompakt Brinell telepített keménységmérők


Jellemzői:

Az INNOVATEST 3200-as szériája műszaki tudását és kialakítását tekintve lényegében megegyezik a NEXUS 3000-es illetve 3100-es széria készülékeivel, de már az IMPRESSIONS™ vezérlő szoftvert tartalmazza, és nem Brinell mikroszkóppal, hanem a BIOS™ szkennerrel együtt szállítják. Ez a típus egy kiváló minőségű kompakt Brinell keménységmérő videó mérőrendszerrel. Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer jellemzi, a terhelő erők 62,5 kgf / 612 N-tól 3000 kgf / 29 kN-ig terjednek.

Főként lágyabb anyagoknál lényeges, hogy a terhelés ideje hosszabb legyen, ezért a terhelés ideje változtatható, 99 másodpercig növelhető. Így biztos lehetünk benne, hogy a lenyomat eléri végleges mélységét. A Nexus 3200-es széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek kizárhatóak.

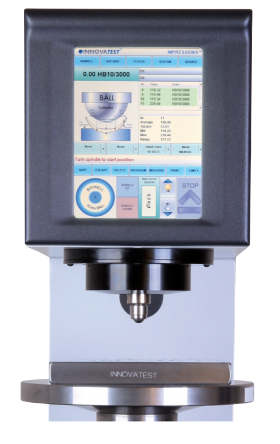

A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver a méréssel párhuzamosan 2 különböző keménység skálába tudja átkonvertálni a mért értéket. Az automatikus mérésnek köszönhetően a berendezés képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.

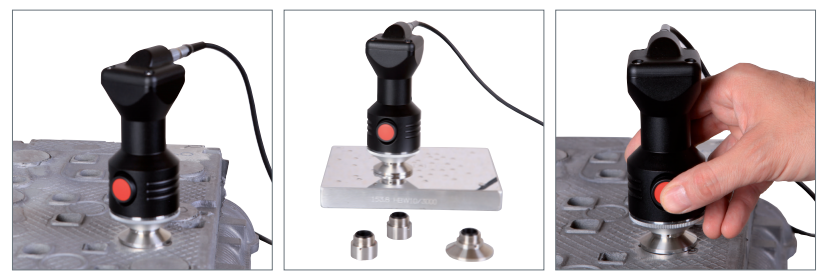

Az IMPRESSIONS™ fejlett szoftver felhasználói felülete megkönnyíti a kiértékelést és a jegyzőkönyv készítést. A Brinell Indent optikai szkenner (BIOS™) éles képeket jelenít meg az LCD-kijelzőn, és teljesen automatikus mérést tesz lehetővé. A rendszer színhelyes LED megvilágítással rendelkezik, így kizárhatóak a megvilágításból eredő mérési hibák. Kényelmes, gyors, automatikus mérést támogató rendszer.

A minták mérete sem jelent akadályt. Ha túl magas a minta, akkor a NEXUS 3200XL típusú készülékkel már akár 39 cm magas munkadarabok vizsgálatát is el tudjuk végezni.

A beágyazott nagy teljesítményű mikro PC, a Windows operációs rendszer, az SSD meghajtó, valamint a 6.5" méretű full color ipari LCD érintőképernyője még nagyobb megbízhatóságot biztosít. Egérrel és billentyűzettel egyaránt működtethető. A Windows operációs rendszernek köszönhetően nem okoz gondot a különböző MS szoftverek (Excel, Word stb.) használata az adatmentéshez. A készülék hálózatba köthető, így minden adat azonnal, online elérhető.

A készülék tárgyasztala cserélhető, így nagyobb, vagy éppen egyedi kialakítású tárgyasztalok felszerelésére nyílik lehetőségünk, hogy a munkadarab alakja ne jelentsen akadályt a keménységmérésben. A készülék tárgyasztala X-Y irányban egy kézikerékkel állítható. Opciós tartozékként motoros CNC mozgatással is rendelhető a tárgyasztal. A motoros mozgatás esetében elég csak 2 gombot megnyomnunk, hogy a minta a megfelelő pozícióba kerüljön.

A készülék RS232, W-LAN és USB porton keresztül csatlakoztatható számítógéppel, vagy közvetlenül nyomtatóval.



Tulajdonságok:
  • Kiváló minőségű kompakt Brinell keménységmérő videó mérőrendszerrel
  • Teljesen automatikus rendszer
  • Terhelő erő tartomány: 62,5 kg / 612N-tól 3000kgf / 29kN-ig
  • Beágyazott nagy teljesítményű mikro-PC, Windows operációs rendszer, SSD meghajtó
  • 6.5" méretű, full color ipari LCD érintőképernyő (a rendszer egérrel és billentyűzettel is működtethető).
  • Az IMPRESSIONS™ szoftver fejlett felhasználói felülete
  • A Brinell Indent optikai szkenner (BIOS™) éles képeket jelenít meg az LCD-kijelzőn
  • Azonnali átszámítás Rockwell, Vickers, Brinell és Leeb rebound értékekre
  • ZOOM funkció
  • LED-gyűrű a sötét mezők megvilágításához
  • USB-kapcsolat (4), UTP-RJ45-LAN, W-LAN, RS232
  • Motorizált CNC X-Y koordináta tárgyasztal (opcionális)
  • Max. 390 mm-es munkadarab magasság, 220 mm-es vízszintes mélység az orsó középvonaltól (csak az XL/XLM típusoknál)

A NEXUS 3200 széria tagjai:
TípusTerhelési határértékekMunkadarab max. magasságaMotoros tárgyasztal főorsó
NEXUS 320062.5kgf --- 3000kgf190 mmnincs
NEXUS 3200XL62.5kgf --- 3000kgf390 mmnincs
NEXUS 3200XLM62.5kgf --- 3000kgf390 mmvan


Műszaki adatok:
Keménység skála: Brinell (HB)
Terhelő erő tartomány: 62.5kgf/612N --- 3000kgf/29kN
Terhelőerők: 62.5kgf/612N, 80kgf/784N, 100kgf/980.7N, 120kgf/1176N, 125kgf/1225N, 187.5kgf/1838N, 250kgf/2.45kN, 500kgf/4.9kN, 750kgf/7.35kN, 1000kgf/9806N, 1500kgf/14.7kN, 3000kgf/29kN
Brinell terhelések (HB): 62.5kgf/612N, 100kgf/980.7N, 125kgf/1225N, 187.5kgf/1838N, 250kgf/2.45kN, 500kgf/4.9kN, 750kgf/7.35kN, 1000kgf/9806N, 1500kgf/14.7kN, 3000kgf/29kN
Behatolótest: Acél golyó: 2,5 mm - 5 mm - 10 mm
Videó mérési rendszer: Brinell Indent optikai szkenner (BIOS-1, standard, látómező Hor. 8 mm; Ver. 6,5 mm)
Brinell Indent optikai szkenner (BIOS-2, opcionális, Hor. 2.4 mm; látómező, Ver. 1.8 mm)
Elektronikai rendszer: Nagy teljesítményű beágyazott mikrorendszer-vezérlő, MS Windows® op.rendszer, 6,5" méretű színes érintőképernyő, automatikus és kézi mérés
Terhelőerő kiválasztás: Elektronikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, kijelzés kgf vagy N. A terhelés kiválasztása a menüben történik.
Mérés menete: Teljesen automatikus előterhelés/terhelés/terhelés levétel
Terhelési sebesség: Változtatható, függ a terheléstől
Terhelő erő pontossága: 0,5%
Kijelzett/feldolgozott értékek: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, online statisztikák
Mérési pontosság: 0,01 HB
Konvertált keménység érték: Rockwell, Vickers, Brinell, Leeb, szakító szilárdság, 3 skála használata párhuzamosan
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
Statisztikák: Összes mérés, max, min, átlag, szórás, standard eltérés, minden mérés után frissül
Kapcsolatok (kimenetek): USB (4), UTP-RJ45-LAN, W-LAN, RS232
Terhelés mechanizmusa: Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, előterhelés, terhelés, leterhelés
Terhelési idő: 1-99 s között állítható (10 s alapértelmezetten)

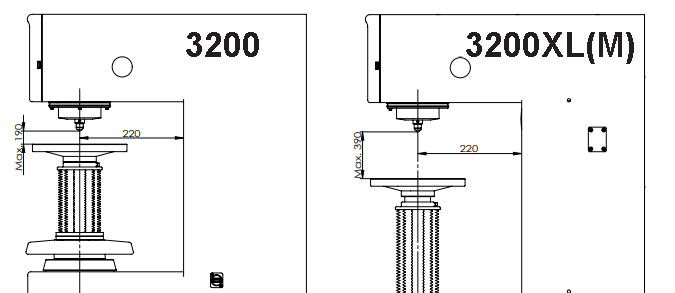

Munkadarab mérete (max függőleges x vízszintes méret a középvonaltól): 190x220 mm (3200)
390x220 mm (3200XL/3200XLM)
Áramellátás:100V AC - 240V AC, 50 Hz/60Hz egy fázis
Működési hőmérséklet: 10 - 35 °C (párakicsapódás nélkül)
Páratartalom: 10 - 90 % (párakicsapódás nélkül)
Méretek (W x D x H): 190 mm x 617 mm x 790 mm (3200)
190 mm x 617 mm x 985 mm (3200XL/3200XLM)
Tömeg: 130kg (3200)
145kg (3200XL)
150kg (3200XLM)

Kapcsolódó videó:


Ipari alkalmazások:

- Csapágyfémek
- Aluminium-cink ötvözetek
- Réz ötvözetek
- Nikkel ötvözetek
- Vasötvözetek
- Öntvények és kovácsolt anyagok
- Lapos és hengeres munkadarabok
- Autóiparban / Repülőgépipar
- Öntöde vagy műhelyvizsgálat
- Minta mérése vagy minőségellenőrzési tesztek


Standard tartozékok:
  • V-üllő, edzett, ø80 mm
  • Nagy lapos üllő, ø200 mm
  • ø 2,5 mm-es, ø5 mm-es és ø10 mm-es golyós rögzítők
  • Keménységvizsgálati etalon, 150-250 HBW 10/3000
  • Keménységvizsgálati etalon, 75-125 HBW 10/1000
  • Keménységvizsgálati etalon, 150-250 HBW 2,5 / 187,5
  • Brinell Intenzív optikai szkenner (BIOS-1, látómező Hor. 8mm - 6,5 mm), beleértve a 3 féle fej-egységet (mágneses, nem mágneses)
  • 2A biztosíték (3 db)
  • Vezeték nélküli egér és billentyűzet
  • Tápkábel
  • Négy állítható rezgéscsillapítós láb
  • INNOVATEST® tanúsítvány
  • Telepítési és használati útmutató

Opcionális tartozékok:
  • Keménységmérő etalonok (ASTM, DIN, ISO)
  • Kalibrált behatolótestek (ASTM, DIN, ISO)
  • Nagy méretű tárgyasztal T-horonnyal (350x250 mm)
  • Extra nagy méretű tárgyasztal (450x350 mm)
  • Egyedi mérési táblázatok
  • X-Y koordináta mentén mozgó, motorikus mozgatású CNC tárgyasztal
  • Rugóterhelésű munkadarab-rögzítő rendszer
  • Motoros tárgyasztal vezérorsó a teljesen automatikus mérésekhez (csak az XLM modelleken)
  • Mérőállvány és tárolószekrény


Letölthető dokumentáció:


INNOVATEST NEXUS 3200 / 3200XL / 3200XLM - Kompakt Brinell keménységmérő berendezések dokumentációja (12,4 MB)
INNOVATEST NEXUS 3100/3200 - Automatikus Brinell keménységmérő berendezések prospektusa (3,2 MB)
