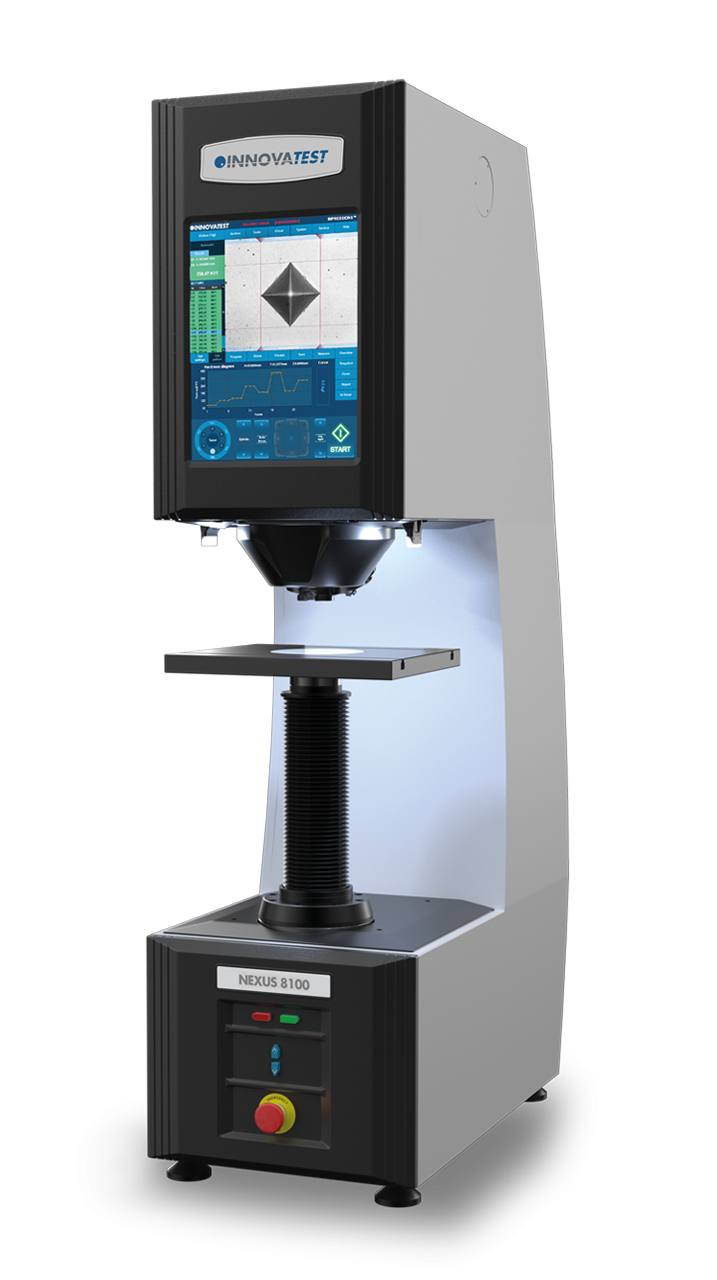

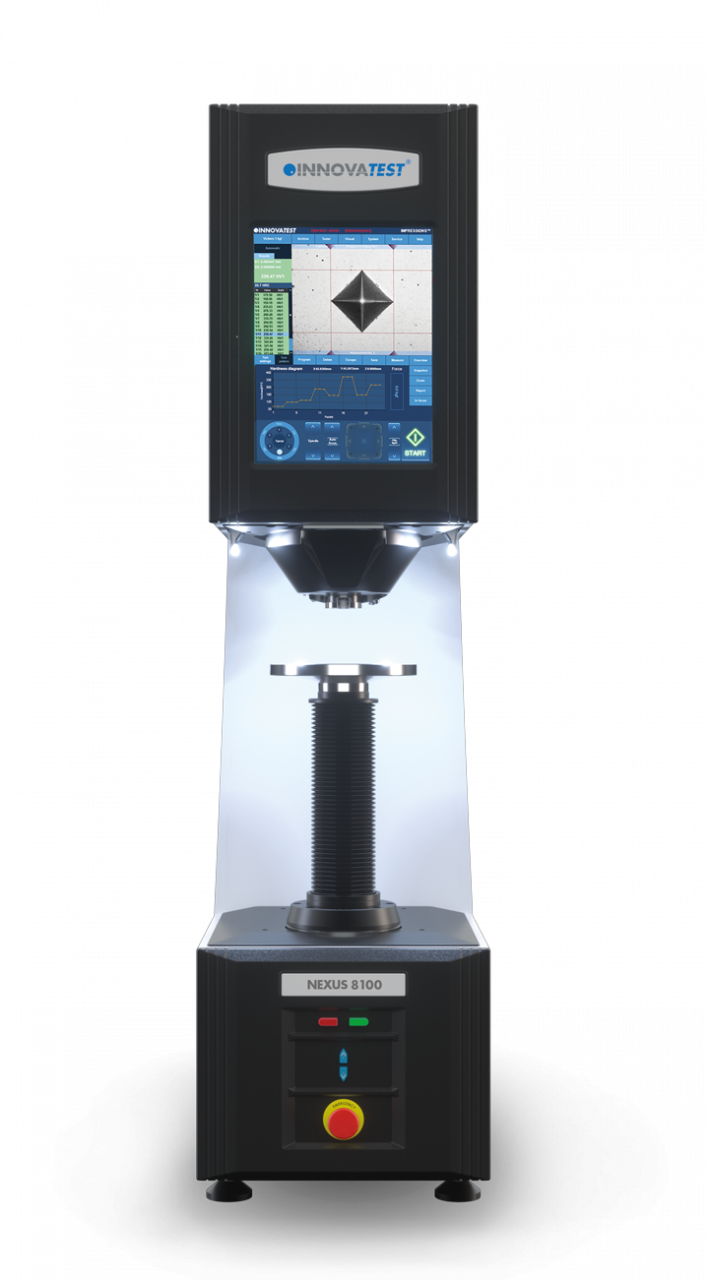

INNOVATEST NEXUS 8100 széria - Műanyagok mérésére is alkalmas univerzális telepített keménységmérő berendezés


Jellemzői:

Az INNOVATEST 8100-es szériába tartozó telepített keménységmérők igazán nagy és robosztus berendezések a nagyobb méretű mintadarabok vizsgálatához. 200 gf --- 3000 kgf terhelési tartományával a széles körben felhasználható készülékek közé tartozik, így az egészen puha anyagoktól kezdve az egészen keményekig tudunk vele mérni (a terhelési tartomány típusfüggő).

A NEXUS 8100 széria tagjai kettős Z tengelyű univerzális keménységmérők. Nem csak az orsót tudjuk állítani tetszőleges magasságba, a revolverfej 50 mm-es függőleges irányú mozgatási lehetősége elősegíti, hogy az orsó mozgatását minimálisra csökkentsük.

Főként a lágyabb anyagoknál lényeges, hogy a terhelés ideje minél hosszabb legyen, ezért a terhelés ideje változtatható, akár 99 másodpercig növelhető. Így biztosak lehetünk benne, hogy a lenyomat eléri a végleges mélységét.

A NEXUS 8100 széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek is kizárhatóak.

A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver 3 különböző keménységskálába tudja átkonvertálni a mért értéket a méréssel párhuzamosan. Az automatikus mérésnek köszönhetően a rendszer képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.

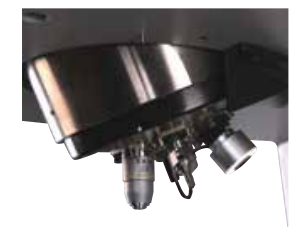

A motorikus revolverfejen 6 pozíció található. Ezen foglalnak helyet a behatolótestek, objektívek és a kiegészítő kamera is. A revolverfejben helyezték el a színhelyes LED megvilágítást is, amely az RS(B) típusoknál segíti a Brinell mérések pontosabb értékelését.

A készüléket Windows operációs rendszerrel szerelték fel, így nem okoz gondot a különböző Microsoft szoftverek (Excel, Word stb.) használata az adatok lementéséhez. A készülék hálózatba is köthető, így minden adat azonnal, online elérhető. A szoftver a mérésekről jegyzőkönyvet is generál, amin a mért értékeken kívül megjelenik a mérés ideje, a készülék beállításai stb.

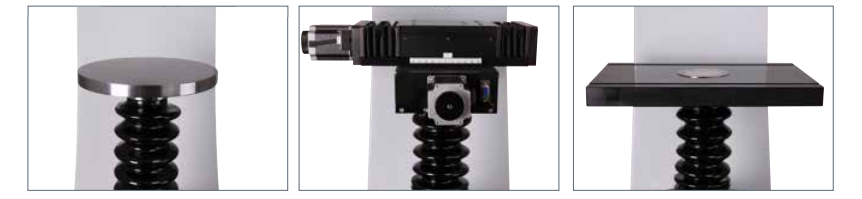

A készülék tárgyasztala is cserélhető, így nagyobb, vagy éppen egyedi kialakítású asztal is felszerelhető rá, hogy a minta alakja ne jelentsen akadályt a keménységmérésben.

A készülék RS232, W-LAN és USB porton keresztül számítógéppel, vagy közvetlenül nyomtatóval is összeköthető. Robosztus kivitelének köszönhetően a nagyobb környezeti terhelést is képes kibírni. Repülőgépmotor alkatrészek, autóalkatrészek, gyártósorok integrálása, általános minőségbiztosítás, laboratóriumi felhasználás, ezek mind azok a területek, ahol ezt a szériát szívesen alkalmazzák.


Tulajdonságok:
  • Skálák: Rockwell, Superficial (felületi) Rockwell, Brinell, Vickers, Knoop, HVT és HBT, Műanyag (ISO 2039/1), Karbon
  • Terhelőerő tartomány: 200 gf - 3000 kgf.
  • 18 megapixeles kamera, Full HD kamerarendszer, nagyítással és automatikus fókusszal.
  • Full HD optikai zoom fokozattal ellátott áttekintő kamera.
  • 8 pozíciós revolverfej (3 behatolótest, 3 objektív, 2. osztályú lézer pozicionáló és opcionális beépített áttekintő kamera)
  • Objektívek: 0.7X, 2.5X, 5X, 10X, 20X, 40X, 60X, 100X
  • Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • Teljesen integrált Windows vezérlő, SSD merevlemez, Windows 10 operációs rendszer
  • IMPRESSIONS™ fejlett munkafolyamat-vezérlő szoftver
  • Atomatikus mérés
  • Billentyűzetet és egér
  • 15" méretű színes érintőképernyő.
  • Speciális kimenetek: Multi USB
  • Adatkimenet: CSV fájlok
  • Egyedi leolvasások, jelentések, nyomtatási lehetőség
  • Q-DAS tanúsítvány
  • Statisztika: tesztek száma, átlag, St. deviáció, min., Max., Tartomány, CP, CPk, egyéni értékek listája, tárolási memória, várakozási idő, teszterő beállítás, skálaválasztás, kalibrálás stb.
  • Megvilágítás: Power LED.
  • Kézi vagy CNC motorizált orsó, golyóscsapággyal, gyors felfelé és digitális görgetőkerékkel a finombeállításhoz.
  • Kézi vagy CNC motorizált X-Y koordináta tárgyasztalok speciális üllőkkel és egyéb alkatrészekkel
  • Befogható max. munkadarab max. mérete: 350 mm (H) X 260 mm (D)


Technikai adatok:
Keménység skála: Rockwell, felületi Rockwell, Brinell, Vickers, HVT, HBT, Műanyag, karbon
Terhelés módja: Erőmérőcellás, visszacsatolásos, zárt hurkú
Terhelési tartomány: Nexus 8101: 200gf - 250kgf
Nexus 8102: 200gf - 750kgf
Nexus 8103: 3kgf - 3000kgf
Vickers terhelés: 200 gf - 120 kgf
HV: 200 gf, 1 kgf, 2kgf, 3kgf, 4kgf, 5kgf, 10kgf, 20 kgf, 30kgf, 50kgf, 100kgf, 120 kgf
HVT: 50kgf, 100kgf
Brinell terhelés: 3kgf - 3000kgf
HB1: 3kgf, 5kgf, 10kgf, 30kgfHB2,5: 6,25kgf, 15,625kgf, 31,25kgf, 62,5kgf, 187,5kgf, 187,5kgf
HB5: 25kgf, 62,5kgf, 125kgf, 250kgfHB10: 100kgf, 250kgf, 500 kgf, 750kgf, 1000kgf, 1500kgf, 3000kgf
HBT: 5kgf, 250kgf
Rockwell skálák: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Műanyag teszt: ISO 2039/1 szerint
Optikai rendszer: 18 megapixeles kamera, Full HD kamerarendszer, nagyítással és automatikus fókusszal.
Objektívek: 0.7X, 2.5X, 5X, 10X, 20X, 40X, 60X, 100X
Revolverfej: Motorizált, 8 pozíciós revolverfej (3 behatolótest, 3 objektív, 2. osztályú lézer pozicionáló és opcionális beépített áttekintő kamera)
Mérési pontosság: 1 mikron
Kijelző: Nagyfelbontású 15"-os LCD érintő képernyő
Mérés elvégzése: Teljesen automatikus
Behatolótestek: Rockwell gyémánt: 120°
Rockwell golyó: 1/16", 1/8", 1/4", 1/2"
Vickers gyémánt: 136°
Brinell golyó: 1 mm, 2,5 mm, 5 mm, 10 mm
Golyó műanyag mérésekhez
Terhelési idő: 1-99s
Számítógépes csatlakozás: 4db USB2, RJ45 UTP, LAN, WLAN
Munkadarab max. mérete (függőleges x vízszintes a középvonaltól): 350 mm x 260 mm
Működési hőmérséklet tartomány: 10 - 35 °C (párakicsapódás nélkül)
Készülék mérete: 380 mm x 728 mm x 1390 mm
Tömeg: 425 kg
Elektromos hálózat: 100V/240V, 50Hz/60Hz, egy fázis

Ipari alkalmazások:

- Fémek keménységmérése
- Autóipar
- Repülőgépipar
- Kis- és közepesen nagyobb méretű alkatrészek
- Csövek, vékony lemezek
- Nem fémes anyagok
- Cementált karbid
- Kerámiák
- Műanyag


Kapcsolódó videó:


Standard tartozékok:
  • lapos üllő - 80 mm
  • V-üllő, edzett, ø80 mm
  • 3A-s biztosíték
  • vezeték nélküli billentyűzet
  • vezeték nélküli egér
  • állítható magasságú lábak
  • kézi vagy motoros orsó
  • tápkábel
  • INNOVATEST® tanúsítvány
  • telepítési és használati útmutató

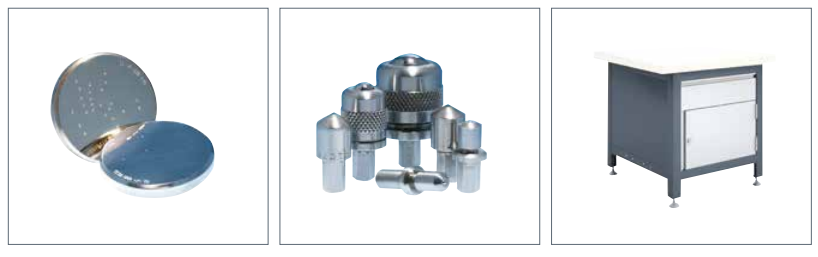

Opcionális tartozékok:
  • Kalibrált behatolótestek (UKAS, DKD, ASTM)
  • Kalibrált keménységi etalonok (UKAS, DKD, ASTM)
  • Kör alakú edzett tárgyasztal, ø180 mm
  • Nagy méretű tárgyasztal "T" horonnyal 350 mm x 200 mm
  • Extra nagy méretű tárgyasztal hornyokkal 450 mm x 300 mm
  • V-blokkok és speciális bilincsek
  • Szoftverek
  • Kézi vagy CNC motorizált vezérorsó
  • Szilárd tárgyasztal és tárolószekrény


Letölthető dokumentáció:


INNOVATEST NEXUS 8100 Hagyományos univerzális keménységmérő berendezés dokumentációja (6,4 MB)
