INNOVATEST VERZUS 710RS(B) - Új generációs, műanyagok keménységmérésére is alkalmas telepített keménységmérő berendezés


Jellemzői:

Az INNOVATEST VERZUS 710-es szériája egy új generációs keménységmérő berendezés. A mérőegység egy sziklaszilárd "C"-keretes állványba került beépítésre, ami páratlan merevséget biztosít. A zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer garantálja a legnagyobb hatékonyságot a mérések során. A berendezés megfelel az ISO, ASTM és JIS szabványoknak, valamint a Nadcap auditálásnak is.

A terhelőerők 1 kgf / 9,8 N-tól - 250 kgf / 2,45 kN-ig terjednek, a fejlett algoritmusok, a digitális szűrő technológia és a legmodernebb elektronika páratlan terhelőerő szabályozást biztosít. A mérési ciklus 13 másodpercig tarthat (10 másodperces várakozási idővel). A lenyomatok mélységmérése optikai rendszeren, 0,1 mikronos közvetlen leolvasással lehetséges.


A VERZUS egy sokoldalú berendezés. A 710RS(B) széria Rockwell, Superficial (felületi) Rockwell, Vickers, Brinell, HVT és HBT mérésekre is alkalmas. Minden modell magában foglalja az ISO 2039/1 szerinti műanyag mérés lehetőségeit is.

A VERZUS 710RS(B) még ennél is többet kínál... A beépített nagy teljesítményű PC az IMPRESSIONS™ multi-funkciós keménységmérő szoftverét futtatja. A készülék alkalmas arra, hogy az opcionális Y-tengelyű motoros Jominy tárgyasztalt vagy a hagyományos X-Y koordináta tárgyasztalt csatlakoztassuk a berendezéshez mérések előtt.

A CCD-kamerarendszer LED-gyűrűfénnyel rögzíti az összes Brinell- és Vickers-bemélyedést, és automatikusan méri az eredményeket. Mindössze egy mozdulattal, az ujjunk érintésével elmenthetjük az összes eredményt a rendszer merevlemezére egy adatbázisba. Az automatikus mérés, a ZOOM funkció, a más keménységi skálákra való átváltás és számos további funkció mind része az alap (standard) tartozékoknak.

A VERZUS 710RS(B) modellhez egy Brinell bemeneti optikai szkenner (BIOS) is tartozik, amely éles Brinell-féle képeket képes megjeleníteni az LCD-képernyőn, 250 kgf-ig.

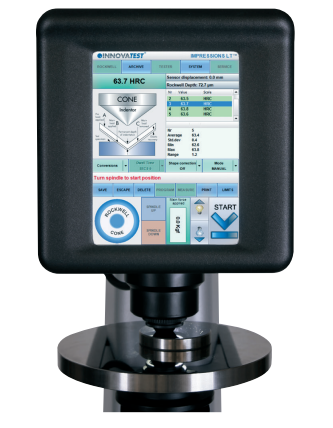

Nagy méretű, 8,5"-os érintős kijelzőjén keresztül tudjuk vezérelni a berendezést. Itt nem csak az aktuális mérésről kaphatunk gyors információt, de a folyamatosan frissülő statisztikákról is. Mérési adatainkat rendszerezve tárolhatjuk az eszközben, de lehetőség van arra is hogy a készüléket hálózatra kössük, így nem szükséges egy online kapcsolathoz, hogy a számítógép az eszköz közvetlen közelében legyen.

A kényelmünk érdekében a VERZUS 710RS(B) modellek motoros orsóval rendelkeznek, amely a munkadarabokat minden erőfeszítés nélkül emeli fel a szükséges vizsgálati vagy mérési helyzetbe. Az orsó kézi mozgatású. A mechanikus részek védelméről egy orsó takaró gondoskodik. Ideális kisebb műhelyekben, oktatási célokra és azok számára, akik sokoldalúak a keménységmérésben, de szélesebb skálában és automatizált műveletekben gondolkodnak.

A berendezés külső felülete újrahasznosítható, kiváló minőségű anyagból készült. Az alapot egy ABS tok fedi, amely ellenáll a legmostohább környezeteknek. Megóvja a mérőblokkokat és/vagy a munkadarabokat a külső sérülésektől.

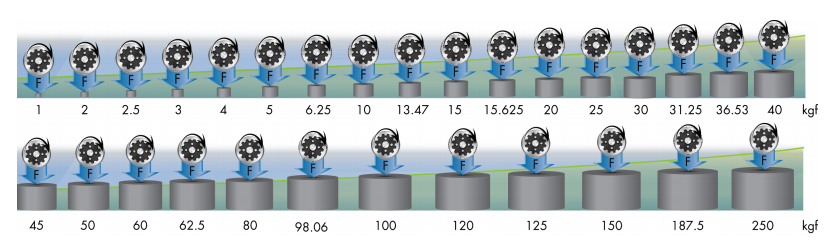

Széles körű terhelőerő-tartomány:

A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll: 1kgf-től egészen 250kgf-ig, zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.



Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • Kiváló merevség
  • Páratlan GR & R eredmények
  • Terhelési tartomány 1kgf / 9,8N-től egészen 250kgf / 2,45kN l-ig
  • Teljesen automatikus működés
  • Rockwell, felületi Rockwell, Vickers, Brinell, HVT, HBT, és golyó műanyaghoz ISO 2039/1
  • Megfelel az ISO, ASTM és JIS szabványoknak
  • Az ívelt felületek korrekciós beállításainak alakítása
  • Optikai mélységmérő rendszer (Rockwell, HBT, HVT, golyós lyukasztás műanyaghoz ISO 2039/1)
  • Nagy teljesítményű beépített számítógép, 2 merevlemezzel és HD ipari érintőképernyővel
  • IMPRESSIONS™ csúcsminőségű videó alapú keménységvizsgálati firmware, (automatikus mérés, a ZOOM rendszer, más keménységi skálákra való átalakítás, mérési adatok és képek tárolása, statisztikai eredmények összegzése)
  • Go / No Go funkció vizuális és akusztikus figyelmeztetéssel
  • Nagy méretű memória a mérési eredményekhez
  • Egyszerű kalibrálási funkció
  • Programtároló tesztelése
  • Standard munkadarab-rögzítés
  • Nyomtató és USB (3x), RJ45-LAN, W-LAN (opcionális), Wi-Fi (opcionális), Bluetooth (opcionális) kimenet
  • Vezeték nélküli egér és billentyűzet
  • Digitális USB Brinell mikroszkóp (csak az RSB modellnél)
  • Nagy méretű munkadarabok vizsgálata
  • Szoftver upgrade az interneten keresztül
  • "INNOVATEST Team Viewer" előre telepítve

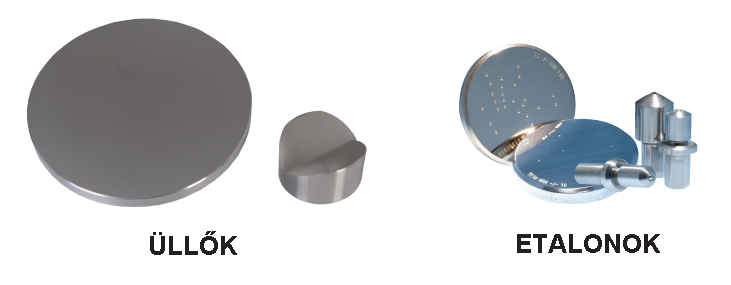

Üllők és tárgyasztalok

A szabálytalan alakú munkadarabokat az üllőre vagy a tárgyasztalra megfelelően rögzíthetjük. A VERZUS 710 széria szabványos, állítható és levehető munkadarab-szorítóval lett felszerelve, amely szorosan rögzíti a munkadarabokat a tárgyasztalhoz, ezzel párhuzamosan ütközésvédelmet is biztosít a behatolótest számára. Számos üllőtípus és tárgyasztal áll rendelkezésre. Kérjük, ellenőrizze a standard és opcionális tartozékok részletes táblázatát a letölthető dokumentumban. Ha a keresett üllőt nem találja, kérjük, forduljon hozzánk a frissített információkért.



Behatolótestek és kalibrációs etalonok

Az INNOVATEST MASTERBLOCK™ keménységvizsgálati kalibrációs etalonokat és speciális behatolótesteket kínál. Az ISO és ASTM által követhető, hitelesített keménység-összehasonlító etalonok széles skálája rendelkezésre áll a keménységmérő berendezés rendszeres ellenőrzéséhez. Kérjük, forduljon hozzánk, és kérjen egy átfogó katalógust vagy egy szabványos blokk-készletet, amely a legjobban illeszkedik az Ön által alkalmazott géptípushoz.


A VERZUS 710 széria tagjai:

TípusTerhelési határértékekMérhető skálák
VERZUS 710RS1kgf --- 250kgfRockwell, Superfical (felületi) Rockwell, HVT, HBT, műanyag (ISO 2039 1 és 2)
VERZUS 710RSB1kgf --- 250kgfRockwell, Brinell, Superfical (felületi) Rockwell, HVT, HBT, műanyag (ISO 2039 1 és 2)

Technikai adatok:
Keménység skálák: típusfüggő - lásd a felső táblázatot
Rockwell előterhelés: 3kgf-tól 10kgf-ig
Rockwell főterhelés: 15kgf, 30kgf, 45kgf, 60kgf, 100kgf, 150kg
Rockwell skálák: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V
Superficial (felületi) Rockwell skálák: 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Brinell terhelőerő tartomány (csak az RSB modellnél): 1kgf/9.8N --- 250kgf/2452N
Brinell skálák (csak az RSB modellnél): HB1: 1kgf/9.8N, 1.25kgf/12.25N, 2.5kgf/24.5N, 5kgf/49N, 10kgf/98N, 30kgf/295N;
HB 2.5: 6.25kgf/61.29N, 7.8125kgf/76.61N, 15.625kgf/153.2N, 31.25kgf/306.45N, 62.5kgf/612N, 187.5kgf/1838N;
HB5: 25kgf/245.16N, 31.25kgf/306.45N, 62.5kgf/612N, 125kgf/1225N, 250kgf/2452N;
HB10: 100kgf/980.7N, 125kgf/1225N, 250kgf/2452N;
HVT skálák:HV5, HV10, HV20, HV30, HV50, HV100, HV120
HBT skálák:HBT1/5kgf, HBT1/10kgf, HBT1/30kgf;
HBT2.5/6.25kgf, HBT2.5/15.625kgf, HBT2.5/31.25kgf, HBT2.5/62.5kgf, HBT2.5/187.5kgf; HBT5/25kgf, HBT5/31,25kgf, HBT5/62,5kgf, HBT5/125kgf, HBT5/250kgf; HBT10/100kgf, HBT10/125kgf, HBT10/250kgf;
Golyós bemélyedés skálák (műanyag esetén):49N, 132N, 358N, 961N
Behatolótest: Rockwell golyó: 1/16", 1/8", 1/4", 1/2"
Rockwell gyémántkúp: 120°
Brinell golyó: 1 - 2,5 - 5 - 10 mm
Rendszer: MS Windows® beépítve, INNOVATEST IMPRESSIONS LT szoftver, 32 GB-os SSD merevlemez az adattároláshoz
Kijelző: 6,5"-os színes érintőkijelző
Terhelési sebesség: automatikus
Vizsgálat: Motorizált, teljesen automatikus vizsgálat
Felbontás: 0,01 HR
Számítógépes kapcsolat: 6 db USB2, RS232, LAN RJ45, WLAN, WiFi (opcionális), Bluetooth (opcionális)
Terhelési idő: 0-99 s előterhelés0 --- 99 s főterhelés --- 0-99 s relaxáció
Munkadarab mérete (max függőleges x vízszintes méret a középvonaltól): 300 x 200 mm
Tömeg: 91 kg
Méretek (W x D x H): 290 mm x 592 mm x 895 mm
Elektromos ellátás: 110/220 V 50/60 Hz
Optikai rendszer (csak az RSB típusnál) Brinell Indent Optical Scanner - BIOS™


Kapcsolódó videó:


Ipari alkalmazások:

- Fémek
- Műanyagok


Standard tartozékok:
  • Lapos üllő, edzett, ø60 mm
  • V-üllő, edzett, ø80 mm
  • BIOS™ Brinell Intenzív optikai szkenner (csak az RSB modellnél)
  • 3A biztosíték (2 db)
  • Tápkábel
  • Négy állítható láb
  • INNOVATEST® tanúsítvány
  • Telepítési és használati útmutató

Opcionális tartozékok:
  • Kalibrált behatolótestek (UKAS, DKD, ASTM)
  • Kalibrált keménységi etalonok (UKAS, DKD, ASTM)
  • Kör alakú tárgyasztal, edzett, ø180 mm
  • Extra nagy méretű tárgyasztal 350 mm x 250 mm T-horonnyal és orsó adapterrel
  • Egyéni motorizált tárgyasztalok
  • Goose behatolótest tartó
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 36 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 42 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 75 mm
  • V-blokkok és speciális bilincsek
  • Kézi vezérlésű X-Y koordináta tárgyasztal - 160 mm x 180 mm, mikrométeres mozgatás 25 mm x 25 mm
  • Motoros vezérorsó
  • Szilárd tárgyasztal és tárolószekrény

Letölthető dokumentáció:


INNOVATEST VERZUS 710RS(B) új generációs Rockwell/Brinell/Műanyag keménységmérő berendezés dokumentációja (19,4 MB)
