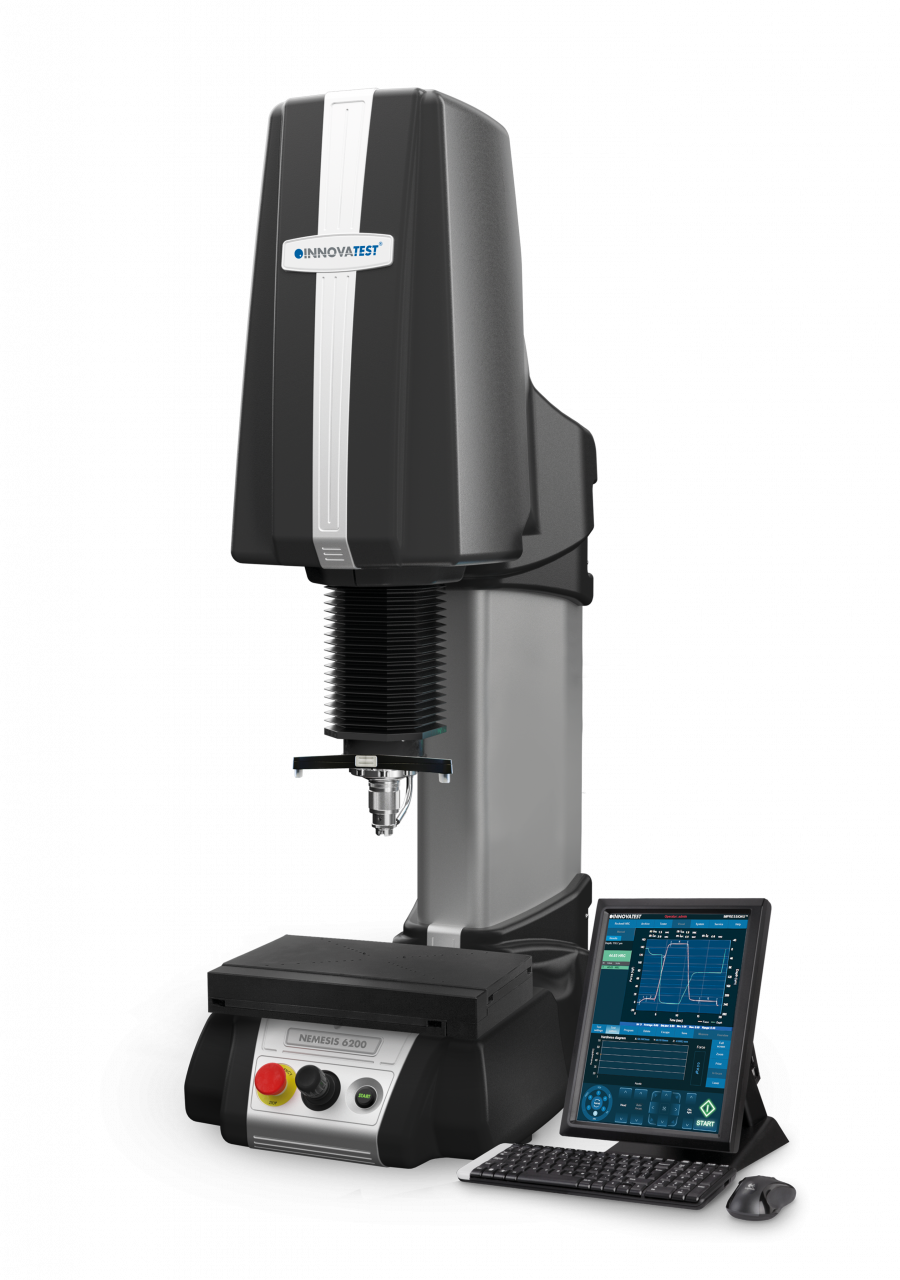

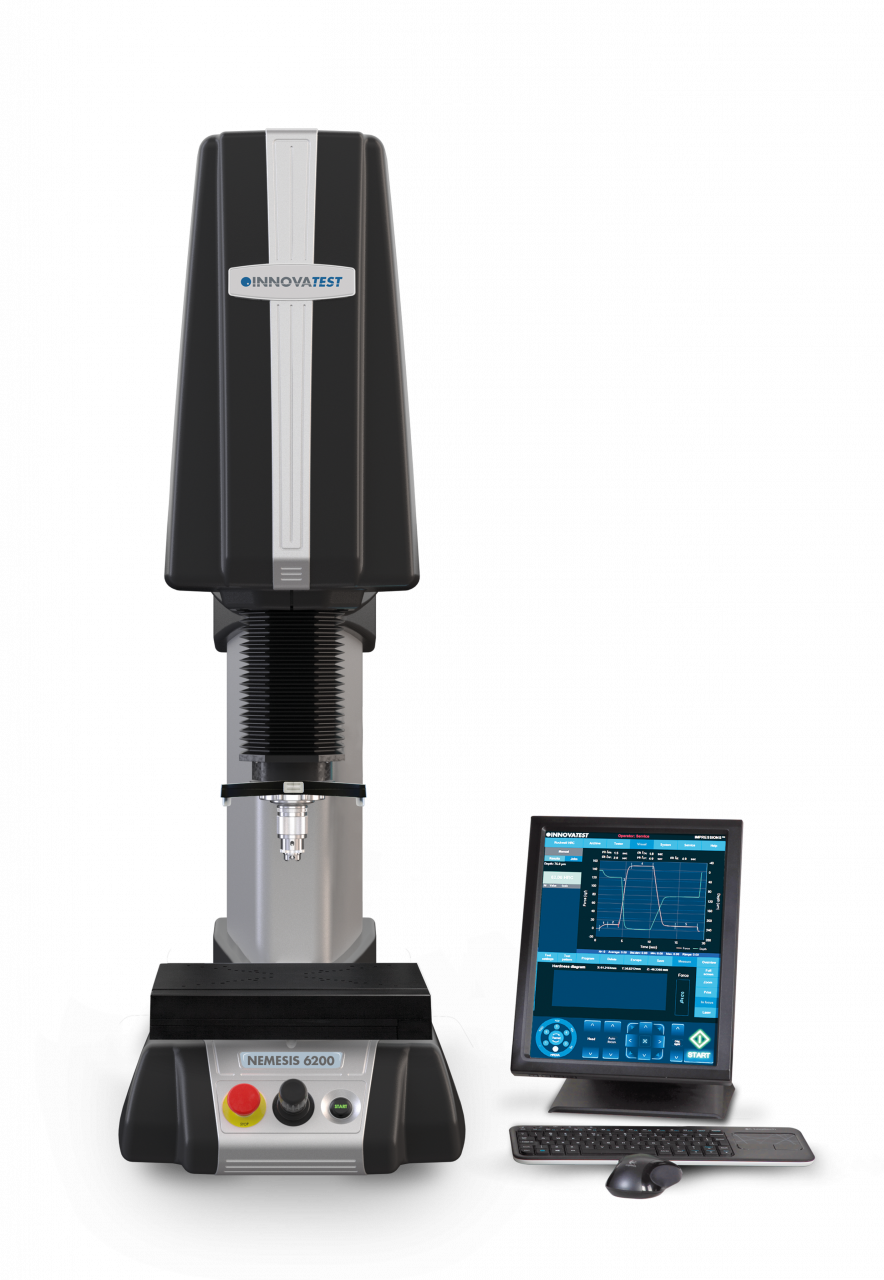

INNOVATEST NEMESIS 6200-as széria - Korszerű Rockwell telepített keménységmérő berendezés


Jellemzői:

Az INNOVATEST NEMESIS 6200-as szériája a legmodernebb keménységmérő gépek közé tartozik. A NEMESIS 6200 elsősorban Rockwell keménységmérő, az előnye a rendkívüli gyorsaságában rejlik. Míg a legtöbb keménységmérő rendszer optikai eredményfeldolgozással dolgozik, addig a NEMESIS 6200-as keménységmérő különleges, nagy pontosságú mélységmérési technológiát használ.

A 6200-as széria a 6100-ashoz képest már egy teljesen integrált Windows vezérlőt tartalmaz, SSD merevlemezzel, Windows 10 operációs rendszerrel, és az IMPRESSIONS™ fejlett munkafolyamat-vezérlő szoftverrel. Kijelzője lényegesen nagyobb, 15" méretű. Multi USB kimenettel, Q-Das certifikációval is rendelkezik. A pontosan pozícionálás érdekében itt már egy lézer pozícionáló modul is beépítésre került.

A felhasználó által választható terhelési erők mellett történő keménységmérés során az eredmények pontosak lesznek, függetlenül a felület csillogásától, vagy a lenyomatok láthatóságától.

A NEMESIS 6200 keménységmérő motorikus vezérlésű terhelőrendszerének köszönhetően könnyen beilleszthető automata rendszerekbe is, így emberi beavatkozás nélkül végezhet nagy sebességű keménységvizsgálatokat.

Teljesen lineáris erőkifejtési rendszert tartalmaz, süllyeszthető mérőfejjel és rögzített munkadarab-pozícióval. Ez teljesen kiküszöböli a mélységmérési technológia nem kívánt tűréseit.

A NEMESIS 6200-as modell egy zárt hurkos, erőmérőcellás, visszacsatolásos terheléssel működő rendszer, teljesen automatikus, szervomotoros meghajtású. A keménységmérő az IMPRESSIONS™ fejlett szoftverének köszönhetően sokféle alkalmazást képes kezelni. Tökéletesen alkalmas a legmagasabb színvonalú mérésekre a következő területeken: repülőgép-motor alkatrészek, autóalkatrészek, egyéb széria gyártósorok, általános minőségbiztosítású műhelyek és általános laboratóriumi felhasználások.


Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • Speciális mélységmérési technológia
  • Terhelési tartomány 1kgf --- 250 kgf-ig (típusfüggő)
  • 3, 10 kgf előterhelés; 60, 100, 150 kgf fő terhelés (Rockwell)
  • 1 kgf - 250 kgf terhelési tartomány (Brinell - RSB modellek)
  • Vezérlés: Teljesen integrált Windows vezérlő, SSD merevlemez, Windows 10 operációs rendszer, IMPRESSIONS™ fejlett munkafolyamat-vezérlő szoftver
  • Automatikus mérés
  • Billentyűzetet és egér
  • 15" méretű színes érintőképernyő
  • Beépített lézer pozícionáló rendszer
  • Speciális kimenet: Multi USB
  • CSV-fájlok
  • Opcionális nyomtató
  • Q-DAS certifikáció
  • Kiértékelések: tesztek száma, átlag, st. Eltérés, min., Max., Tartomány, Cp, Cpk, egyéni értékek listája, tárolási memória, várakozási idő, terhelőerő beállítás, skála kiválasztás, kalibrálás stb.
  • Állítható munkadarab megvilágítás.
  • Z-tengely: süllyeszthető mérőfej, ütközés-érzékeléssel, CNC motoros, golyóscsapágy orsó, gyors felfelé mozgatás és joystick a finombeállításához
  • Választható kézi és CNC motorizált X-Y-koordináta tárgyasztalok és kiegészítő alkatrészek
  • Max. befogható munkadarab mérete: 345 mm (H) X 220 mm (D).

A NEMESIS 6200 széria tagjai:
TípusTerhelési határértékekMérhető skálák
NEMESIS 6200RS3 kgf --- 150 kgf közöttRockwell, Superficial (felületi) Rockwell
NEMESIS 6200RSB1 kgf --- 250 kgf közöttBrinell, Rockwell, Superficial (felületi) Rockwell

Technikai adatok:
Keménységi skálák: Típusfüggő (lásd a táblázatban feljebb)
Rockwell előterhelés: 3kgf-tól 10kgf-ig
Rockwell főterhelés: 60kgf, 100kgf, 150kg
Rockwell skálák: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V
Superficial (felületi) Rockwell skálák: 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Brinell terhelőerő tartomány (csak az RSB modellnél): 1kgf --- 250kgf
Behatolótest: Rockwell golyó: 1/16", 1/8", 1/4", 1/2"
Rockwell gyémántkúp: 120°
Brinell golyó: 1 - 2,5 - 5 - 10 mm
Konverzió más keménységi skálákra: Brinell, Vickers, Leeb, UTM
Rendszer: Teljesen integrált Windows vezérlő, SSD merevlemez, Windows 10 operációs rendszer, IMPRESSIONS™ fejlett munkafolyamat-vezérlő szoftver
Nyomtató: USB-n keresztül opcionális
Kijelző: 15" méretű full color OLED érintőképernyő
Terhelési sebesség: automatikus
Vizsgálat: Motorizált, teljesen automatikus vizsgálat
Mérési pontosság: 0,01 HR
Számítógépes kapcsolat: Multi USB2
Terhelési idő: 0-99 s előterhelés --- 0-99s főterhelés --- 0-99 s relaxáció
Munkadarab max. mérete (max függőleges x vízszintesméret a középvonaltól): 345x220 mm
Működési hőmérséklet: 10°C --- 35°C (párakicsapódás nélkül)
Tömeg: 120 kg
Méretek (WxDxH): 940 mm x 390 mm x 670 mm
Elektromos ellátás: 110/220 V 50/60 Hz

Kapcsolódó videó:


Ipari alkalmazások:

- Fémek keménységmérése


Standard tartozékok:
  • Lapos üllő, edzett, ø60 mm
  • V-üllő, edzett
  • Kör alakú tárgyasztal ø150 mm
  • Tápkábel
  • Négy állítható láb
  • INNOVATEST® tanúsítvány
  • Telepítési és használati útmutató

Opcionális tartozékok:
  • Kalibrált behatolótestek (ASTM, DIN, ISO)
  • Kalibrált keménységi etalonok (ASTM, DIN, ISO)
  • Lézer pozícionáló modul
  • Egyéni tárgyasztalok
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 36 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 42 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 75 mm
  • V-blokkok és speciális bilincsek
  • Kézi vagy motorizált CNC vezérlésű X-Y koordináta tárgyasztal
  • Szilárd tárgyasztal és tárolószekrény

Letölthető dokumentáció:


INNOVATEST NEMESIS 6200 - Rockwell telepített keménységmérő berendezés dokumentációja (7,2 MB)
