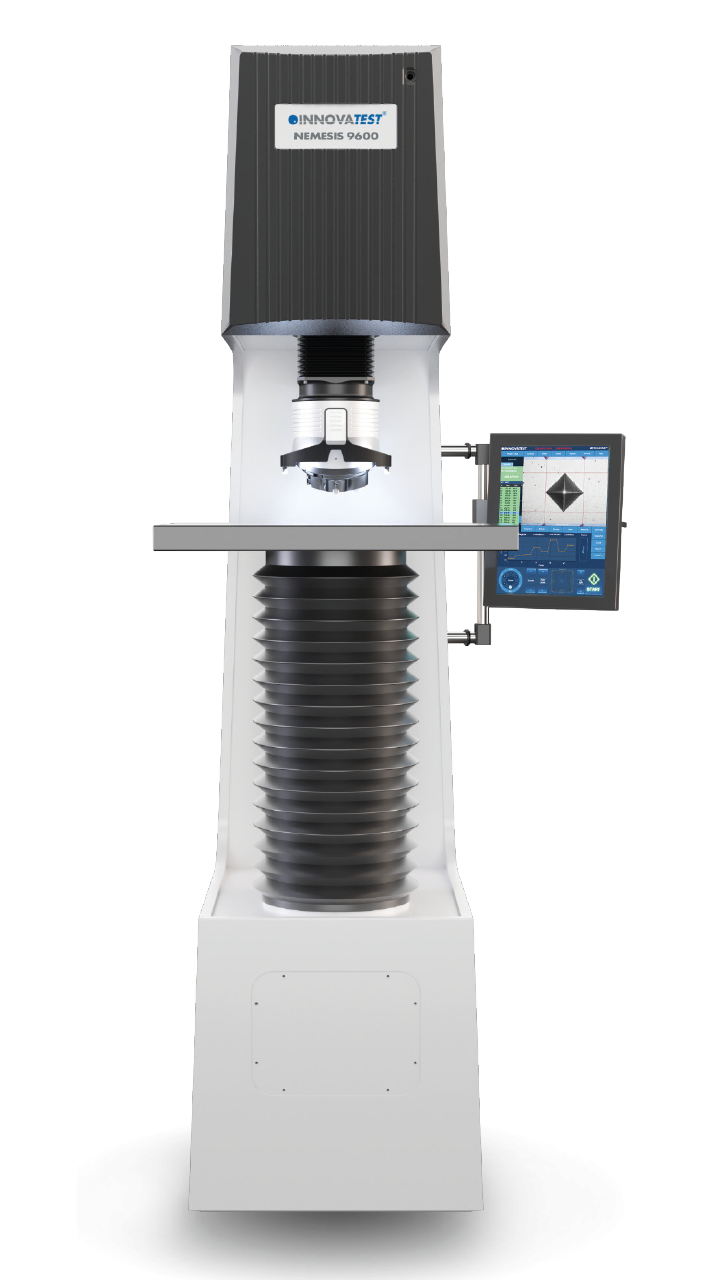

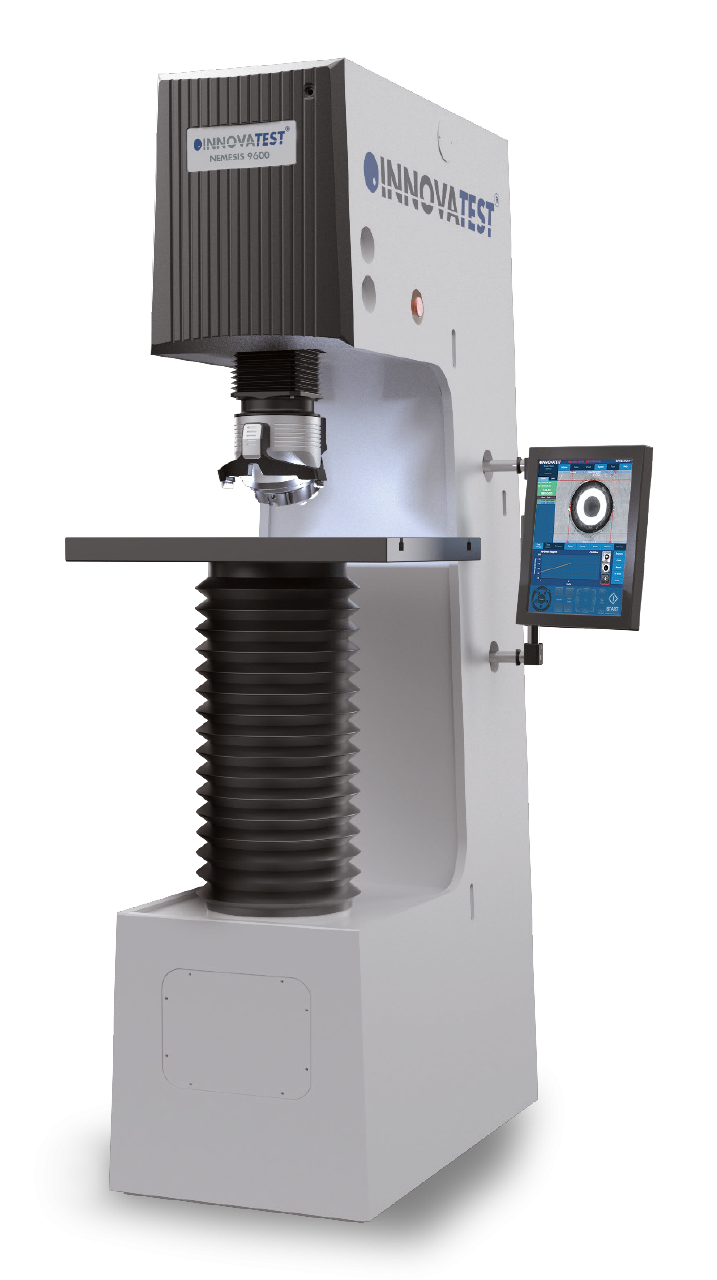

INNOVATEST NEMESIS 9600 széria - Univerzális nagy teherbírású, padlóra telepített keménységmérő


Jellemzői:

Az INNOVATEST NEMESIS 9600-as szériája egy nagy teljesítményű padlóra építhető univerzális keménységmérő, amely kiválóan alkalmas igen nagy méretű alkatrészek keménységmérésére. A készülék speciális kialakítása révén lehetővé válik akár 650 mm magasságú munkadarabok mérése is, ahol a vizsgált darab széle akár 395 mm-re is eshet az orsó középpontjától.

A NEMESIS 9600 széria lineáris mérőfej vezérlője egy nagy teherbírású, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, amely garantálja a kiváló pontosságot és a gyors mérési eljárások széles skáláját.

A süllyeszthető mérőfej (második Z-tengely) lehetővé teszi, hogy minden mintát ergonómikus munkamagasságon mérhessünk meg. A 800 kg-nál nagyobb teherbírású nagy teljesítményű motoros orsó pedig lehetővé teszi, hogy a munkadarabot a kívánt mérési magasságra állítsuk. A Rockwell, a Vickers és a Brinell, valamint a tiszta mélységi vizsgálati módszerek, mint például a HVT és a HBT, a NEMESIS 9600 alapvető, szabványos vizsgálati eljárásainak a részét képezik.



Tulajdonságok:
  • Full HD optikai zoom az áttekintő kamerán
  • 18 megapixeles, Full HD kamera rendszer nagyítással és automatikus fókusz.
  • 3 behatolótest, 3 objektív, plusz 2. osztályú lézersugár a pontos pozicionáláshoz + opcionális beépített áttekintő kamera.
  • Objektívek: 0,7x, 2,5x, 5x, 10X, 20x, 40x, 60x, 100x.
  • Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • Teljesen integrált Windows vezérlő, SSD merevlemez
  • Windows 7 operációs rendszer
  • Az IMPRESSIONS™ szoftver továbbfejlesztett változata
  • Automatikus mérés
  • Billentyűzet és egér.
  • 15 ”színes érintőképernyő.
  • USB, CSV fájlok, egyedi leolvasások, jelentések, nyomtató csatlakoztatható
  • Q-DAS tanúsítvánnyal rendelkezik.
  • Statisztikai összegzés: Vizsgálatok száma, átlag, eltérés, Min., Max., Tartomány, CP, CPk, egyéni olvasási lista, tárolási memória, tartózkodási idő, terhelőerő beállítás, méretarány kiválasztása, kalibrálás stb.
  • Hálózati áramforrás visszajelző LED
  • CNC motoros vezérlésű tárgyasztal, golyóscsapágyas csúszófelülettel
  • Gyors fel és lefelé mozgatás digitális görgetőkerékkel a finombeállításhoz
  • Kézi, vagy motoros tárgyasztalvezérlés (választható)

Technikai adatok:
Keménység skála: Brinell, Vickers, Knoop, Rockwell, Superficial Rockwell, HVT & HBT, műanyag (ISO 2039/1), szén
Terhelési határértékek: 200 gf – 3000 kgf
Motorizált revolverfej: Automatikus, nagy sebességű, motorizált, 6+2 pozíciós revolverfej
(3 behatolótest, 3 objektív, plusz 2. osztályú lézersugár a pontos pozicionáláshoz + opcionális beépített áttekintő kamera)
Optikai rendszer: 18MP, HD, 4K+, Machine vision rendszerű
Optika: 0,7x, 2,5x, 5x, 10X, 20x, 40x, 60x, 100x
Áttekintő kamera (Cam 2): Full HD, optikai zoom rendszer, változó látómező: 50 x 35 mm - 200 x 180 mm
Elektronikai rendszer: 15"-os ipari HD érintőképernyő, beépített erős ventilátor nélküli rendszervezérlő, 2x 80GB-os SSD adattároló, Windows 7, RJ45 LAN, WLAN, USB, RS-232
Szoftver: IMPRESSIONS™ V2 rendszer és mérés vezérlő, grafikus beviteli szimuláció, mérőprogram beállítás a felhasználó által meghatározott mérésekhez, nagy mennyiségű vizsgálati eredmények tárolása, 3 egyidejű konverzió más keménységi skálákra, határértékek, speciális mérés-jelentés generátor, CSV export, grafikus kijelző motor és még sok további funkció...
Behatolótestek: Szabványos Vickers gyémántgúla
Szabványos Rockwell gyémántkúp
Szabványos Knoop gyémánt
Brinell golyó
Rockwell skálák: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Vickers terhelések: HV/10 kgf, 20 kgf, 30 kgf, 50 kgf, 100 kgf, 120 kgf;
Brinell terhelések: HB1/10 kgf, 30 kgf; HB2.5/15.625 kgf, 31.25 kgf, 62.5 kgf, 187.5 kgf; HB5/25 kgf, 62.5 kgf, 125 kgf, 250 kgf, 750 kgf; HB10/100 kgf, 250 kgf, 500 kgf, 750 kgf, 1000 kgf, 1500 kgf, 3000 kgf;
HVT terhelések:HVT/5 kgf - 120 kgf
HBT terhelések: HBT/5 kgf - 3000 kgf
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
Kijelző pontossága: 0,1 HV, HK - 0,5 HB
Keménység konverzió: Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság)
Statisztikák: Vizsgálatok száma, átlag, eltérés, Min., Max., Tartomány, CP, CPk, egyéni olvasási lista, tárolási memória, tartózkodási idő, terhelőerő beállítás, méretarány kiválasztása, kalibrálás stb.
Adattároló kapacitása: 2x 80GB-os SSD
Számítógépes kapcsolat: RJ45 LAN, WLAN, USB, RS-232
Adatkimenet: XML, CSV, Q-DAS tanúsítvány (opcionális)
Nyomtató: A4, A3 teljes színes lézernyomtató (opcionális)
Kézi vezérlésű tárgyasztalválasztható
Motorizált CNC tárgyasztalválasztható
Üzemi hőmérséklet10°C és 35°C között (párakicsapódás nélkül)
Páratartalom:10% és 90% között (párakicsapódás nélkül)
Legnagyobb befogható munkadarab mérete: 650 mm (H) X 395 mm (D)
Elektromos ellátás: 100/240V 50/60Hz, egy fázis

Kapcsolódó videó:


Ipari alkalmazások:

- Fémek
- Autóipari alkatrészek
- Csövek, lemezek
- Nem fémes anyagok
- Cementált karbid
- Kerámiák
- Nagy méretű, kiterjedésű alkatrészek
- Nagy magasságú tárgyak


Standard és opcionális tartozékok:
  • 8 pozíciós motorizált revolverfej
  • 18 megapixeles, Full HD kamera rendszer nagyítással és automatikus fókusz.
  • 3 behatolótest, 3 objektív, plusz 2. osztályú lézersugár a pontos pozicionáláshoz + opcionális beépített áttekintő kamera.
  • Objektívek: 0,7x, 2,5x, 5x, 10X, 20x, 40x, 60x, 100x.
  • Az IMPRESSIONS™ szoftver továbbfejlesztett változata
  • Billentyűzet és egér.
  • 15 ”színes érintőképernyő.
  • V-üllők 80 mm / 120 mm
  • X-Y koordináta mentén motorikus mozgatású tárgyasztal, fogatható, billenthető
  • Tárgyasztal 235 mm
  • Precíziós satuk, V-blokkok, speciális mintatartók, rezgéscsillapítók
  • Telepítési és üzemeltetési kézikönyv
  • Tápkábel
  • Tartalék biztosíték
  • Kalibrálási tanúsítvány
