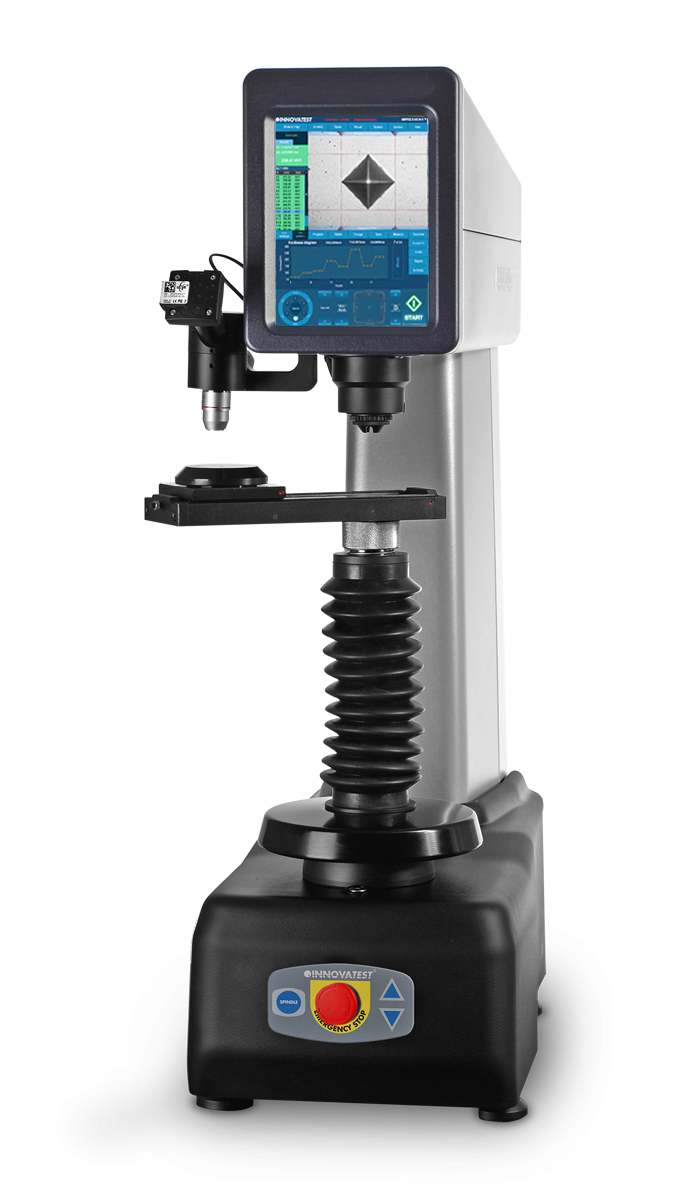

INNOVATEST VERZUS 750CCD - Új generációs univerzális telepített keménységmérő

Jellemzői:

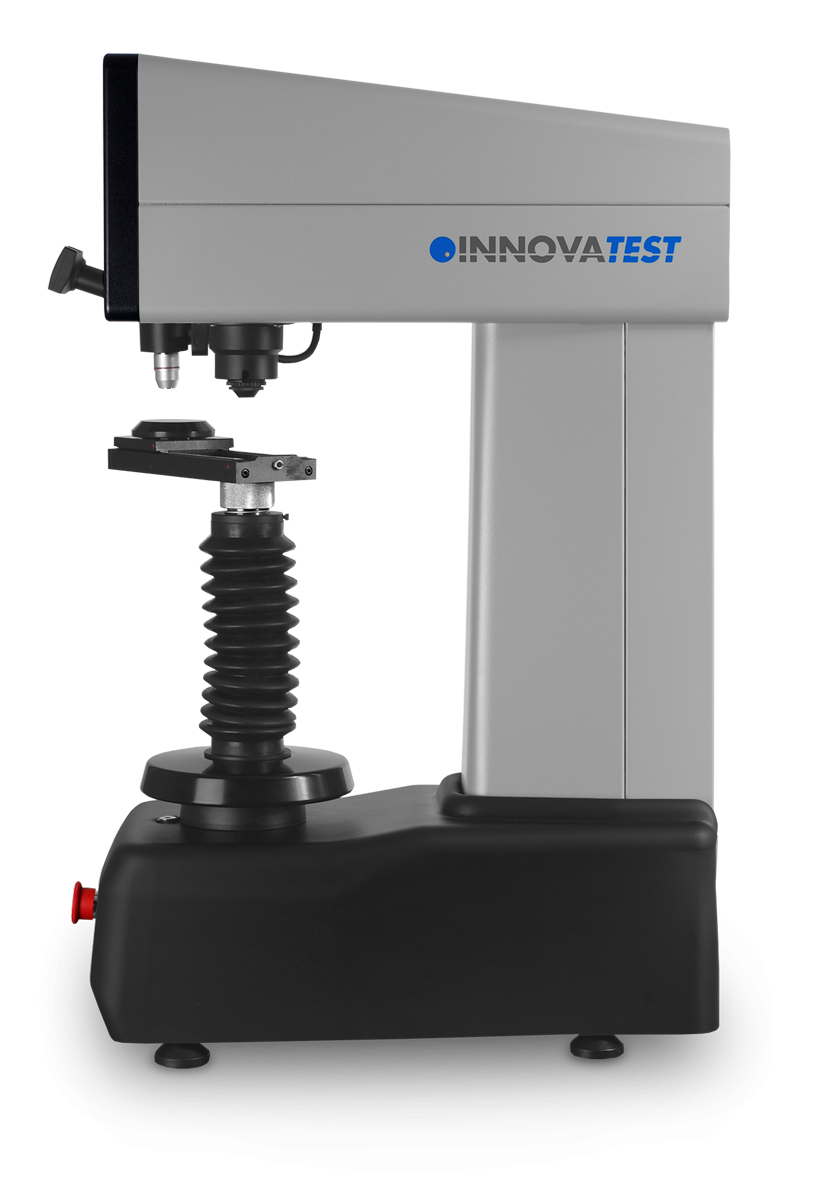

Az INNOVATEST VERZUS 750-es szériája egy új generációs keménységmérő berendezés. A mérőegység egy sziklaszilárd "C"-keretes állványba került beépítésre, ami páratlan merevséget biztosít. A zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer garantálja a legnagyobb hatékonyságot a mérések során. A berendezés megfelel az ISO, ASTM és JIS szabványoknak, valamint a Nadcap auditálásnak. Ez a készülék valójában a VERZUS 700AS típusnak felel meg, de CCD kamerával is felszerelték.

A terhelőerők 1 kgf / 9,8 N-tól - 250 kgf / 2,45 kN-ig terjednek, a fejlett algoritmusok, a digitális szűrő technológia és a legmodernebb elektronika páratlan terhelőerő szabályozást biztosít. A mérési ciklus 13 másodpercig tarthat (10 másodperces várakozási idővel). A lenyomatok mélységmérése optikai rendszeren, 0,1 mikronos közvetlen leolvasással lehetséges.

A VERZUS egy sokoldalú berendezés. A 750CCD széria Rockwell, Superficial (felületi) Rockwell, Vickers, Brinell, HVT és HBT mérésekre is alkalmas. Minden modell magában foglalja az ISO 2039/1 szerinti műanyag mérés lehetőségeit is.

A VERZUS 750CCD még ennél is többet kínál... A beépített nagy teljesítményű PC az IMPRESSIONS™ multi-funkciós keménységmérő szoftverét futtatja. A készülék alkalmas arra, hogy az opcionális Y-tengelyű motoros Jominy asztalt vagy a hagyományos X-Y koordináta tárgyasztalt csatlakoztassuk a berendezéshez mérések előtt.

A CCD-kamerarendszer LED-gyűrűfénnyel rögzíti az összes Brinell- és Vickers-bemélyedést, és automatikusan méri az eredményeket. Mindössze egy mozdulattal, az ujjunk érintésével elmenthetjük az összes eredményt a rendszer merevlemezére egy adatbázisba. Az automatikus mérés, a ZOOM funkció, a más keménységi skálákra való átváltás és számos további funkció mind része az alap (standard) tartozékoknak.

Nagy méretű, 8,5"-os érintős kijelzőjén keresztül tudjuk vezérelni a berendezést. Itt nem csak az aktuális mérésről kaphatunk gyors információt, de a folyamatosan frissülő statisztikákról is. Mérési adatainkat rendszerezve tárolhatjuk az eszközben, de lehetőség van arra is hogy a készüléket hálózatra kössük, így nem szükséges egy online kapcsolathoz, hogy a számítógép az eszköz közvetlen közelében legyen.

A kényelmünk érdekében a VERZUS 750CCD modellek motoros orsóval rendelkeznek, amely a munkadarabokat minden erőfeszítés nélkül emeli fel a szükséges vizsgálati vagy mérési helyzetbe. Az orsó kézi mozgatású. A mechanikus részek védelméről egy orsó takaró gondoskodik. Ideális kisebb műhelyekben, oktatási célokra és azok számára, akik sokoldalúak a keménységmérésben, de szélesebb skálában és automatizált műveletekben gondolkodnak.

A berendezés külső felülete újrahasznosítható, kiváló minőségű anyagból készült. Az alapot egy ABS tok fedi, amely ellenáll a legmostohább környezeteknek. Megóvja a mérőblokkokat és/vagy a munkadarabokat a külső sérülésektől.

Tulajdonságok:

• Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer

• Kiváló merevség

• Páratlan GR & R eredmények

• Terhelési tartomány 1kgf / 9,8N-től egészen 250kgf / 2,45kN l-ig

• Teljesen automatikus működés

• Rockwell, felületi Rockwell, Vickers, Brinell, HVT, HBT, és golyó műanyaghoz ISO 2039/1

• Megfelel az ISO, ASTM és JIS szabványoknak

• Az ívelt felületek korrekciós beállításainak alakítása

• Optikai mélységmérő rendszer (Rockwell, HBT, HVT, golyós lyukasztás műanyaghoz ISO 2039/1)

• Nagy teljesítményű beépített számítógép, 2 merevlemezzel és HD ipari érintőképernyővel

• IMPRESSIONS™ csúcsminőségű videó alapú keménységvizsgálati firmware, beleértve a CCD-kamerát, az automatikus bemeneti mérést, a ZOOM rendszert, a más keménységi skálákra való átalakítást, a mérési adatok és képek tárolását, a statisztikai eredmények összegzését is

• Jominy tárgyasztal működtetése

• Hagyományos X-Y koordináta tárgyasztal

• Jelszó és felhasználói szintű hozzáférési rendszer

• Egyszerű kalibrálási funkció

• Standard munkadarab-rögzítés

• Munkadarab csúszóasztal

• Nagy méretű munkadarabok

• Motoros orsó (opcionális)

Technikai adatok:

Kapcsolódó videó:

Ipari alkalmazások:

- Fémek
- Autóipari alkatrészek
- Kis méretű alkatrészek
- Csövek, lemezek

Standard tartozékok:

• Lapos üllő, edzett, ø60 mm

• V-üllő, edzett, ø80 mm

• Csúszó tárgyasztal

• Beépített mikroszkóp HD CCD kamerával

• 2.5x, 5x és 10x lencsék

• 3A biztosíték (2 db)

• Vezeték nélküli egér és billentyűzet

• Tápkábel

• Négy állítható láb

• INNOVATEST® tanúsítvány

• Telepítési és használati útmutató

Opcionális tartozékok:

• Kalibrált behatolótestek (UKAS, DKD, ASTM)

• Kalibrált keménységi etalonok (UKAS, DKD, ASTM)

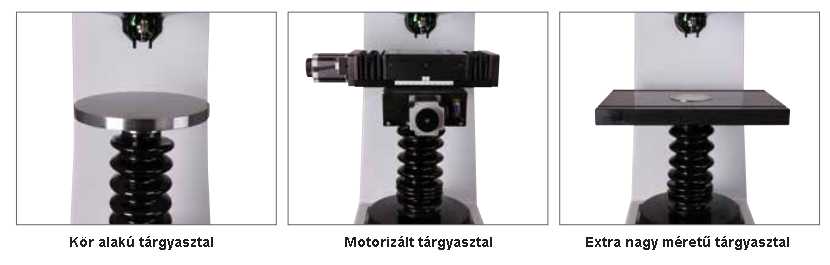

• Kör alakú tárgyasztal, edzett, ø180 mm

• Extra nagy méretű tárgyasztal 350 mm x 250 mm T-horonnyal és orsó adapterrel

• Egyéni motorizált tárgyasztalok

• Goose behatolótest tartó

• Precíziós satu kisméretű alkatrészekhez, pofák szélessége 36 mm

• Precíziós satu kisméretű alkatrészekhez, pofák szélessége 42 mm

• Precíziós satu kisméretű alkatrészekhez, pofák szélessége 75 mm

• V-blokkok és speciális bilincsek

• Kézi vezérlésű X-Y koordináta tárgyasztal - 100 mm x 60 mm, mikrométeres mozgatás 25 mm x 25 mm

• Motoros vezérorsó

• LED-gyűrű fény a sötét mezők megvilágításához

• Knoop keménységvizsgálati skála

• Szilárd tárgyasztal és tárolószekrény

Letölthető dokumentáció:

INNOVATEST VERZUS 750CCD	(1,1 MB)
