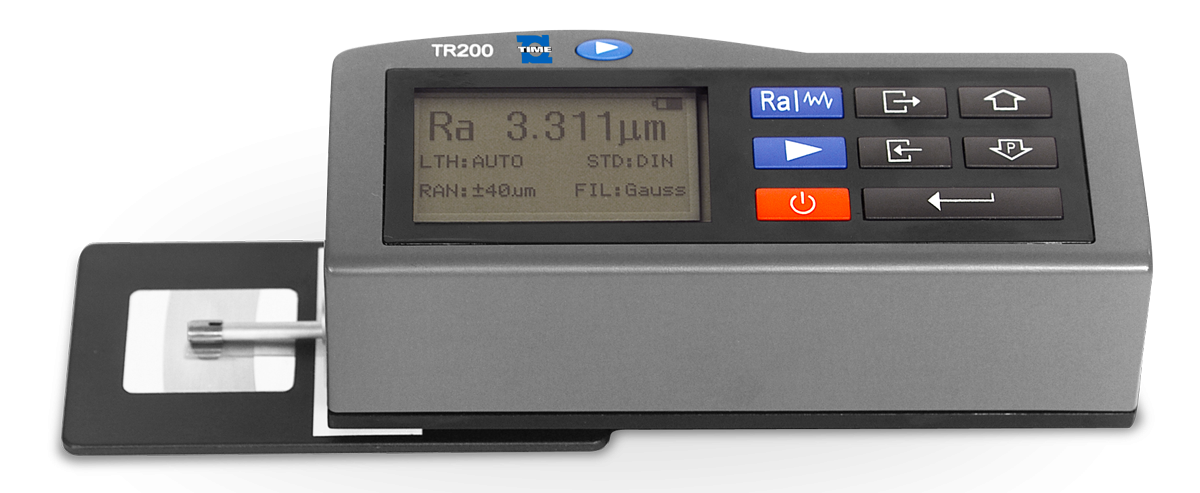

INNOVATEST TR-200 (TIME-3200) - hordozható felületi érdességmérő berendezés


Jellemzői:

Az INNOVATEST TR-200 típusú kézi, hordozható felületi érdességmérő készüléke külső- és belső felületek vizsgálatára egyaránt alkalmas. A mérési folyamat során a mérőfej egy egyenes vonal mentén mozog a mérendő felületen. A mérőfej-csúcs fel-le mozog a mérőfej útjának megfelelően. Ezeket a mozgásokat elektromos jellé alakítja, majd megfelelően erősítve és szűrve digitális jellé konvertálja egy A/D konverter segítségével. A CPU egység ezeket a jeleket már Ra és Rz eredményekként mutatja a kijelzőn.


Tulajdonságok:
  • hordozható, nagy pontosságú felületi érdességmérő
  • külső-, és belső felületek mérésére is alkalmas
  • 13 féle érdességi paraméter meghatározása
  • széles mérési tartomány
  • egyszerű leolvasás
  • grafikus megjelenítés nagyméretű LCD kijelzőn
  • Li-ion akkumulátor
  • telepfeszültség kijelezés
  • automatikus kikapcsolás 5 perc után
  • választható nyelvek: angol, német, francia, olasz, spanyol, holland
  • felbontás: 0.001 µm
  • szoftver segítségével az adatok PC-re továbbíthatók vagy közvetlenül kinyomtathatók



Műszaki adatok:
Érdességi paraméterekRa, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, P
Mérhető profilok
Elsődleges profil (P), Érdességi profil (R)
Tp görbületek (anyag hányados Mr)
Profil felvétel nagyításaVv: 200x - 20000x, Vh: 20x, 50x, 200x
MegfelelőségISO/DIN/JIS/ANSI-nek megfelelően
Megjelenített mértékegységmm / inch
Felbontás0.001 µm / 0.04 inch
KijelzőLCD 128 x 64 dot-matrix
Kijelző mérete50 mm x 30 mm
Kijelző opcióiDetektor pozíciójának kijelzése, akkumulátor töltöttség kijelzése, a paraméterek ésprofilok direkt megjelenítése, közvetlen nyomtatás, LCD kijelző fényerejének állíthatósága, automatikus kikapcsolás 5 perc után automatikus adatmentéssel, szoftveren keresztül kalibrál minden kikpacsolás esetén
NyelvekAngol, Német, Francia, Olasz, Spanyol, Holland
Adat kimenetRS-232; közvetlen a nyomtatóhoz (TA-220) vagy PC-hez
Mérési tartomány
Ra, Rq : 0,005-16µm ; Rz, Ry, Rp, Rt, R3z : 0,02-160µm
RSm, RS : 2-4000µm ; Tp : 1-100% (%Ry)
Leolvasási hossz
(Mérés gyakorisága)
0.25mm-ként / 0.8mm-ként / 2.5mm-ként
Kiértékelési gyakoriság Ln1-5 mérés
Tárolási idő Lt1-5 mérés + 2 mérés
Digitális szűrésRC, PC-RC, GAUSS, D-P
ÉrzékelőStandard model TS-100, Indukciós, Gyémánt tű 5µm-es
Furatok az érzékelőn6.0 mm-es osztással, 15mm mélységben (TS-100)
ÁramforrásLi-ion tölthető akkumulátor
Akkumulátor kapacitása1000 mAh (több, mint 3000 mérésre elegendő)
Töltő240V, 50 Hz
Alkalmazhatósági hőmérséklet0°C - 40°C
Méretek141mm x 56mm x 48mm
Tömeg480gr

Kapcsolódó videó:


Standard tartozékok:
  • alapkészülék
  • TS-100 detektor
  • Ra érdességi etalon
  • tapintó védő
  • fémállvány az önálló használathoz
  • 220V, 50Hz hálózati töltő
  • csavarhúzó
  • hordozó táska
  • használati utasítás
  • hitelesítési tanúsítvány


Opcionális tartozékok:

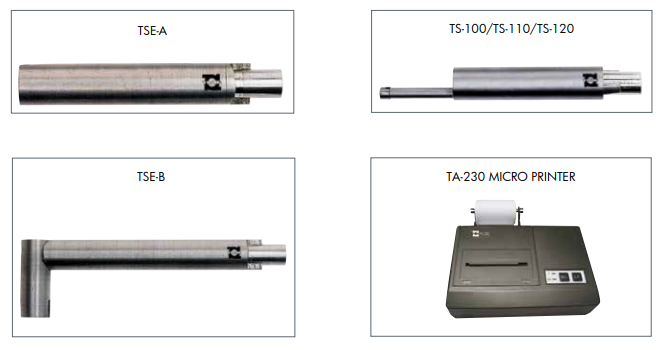

  • speciális mérőfejek hornyokhoz, kis furatokhoz: TS-110, TS-120
  • hosszabítható TSE-A, TSE-B 90°
  • UKAS certifikáció etalonokkal

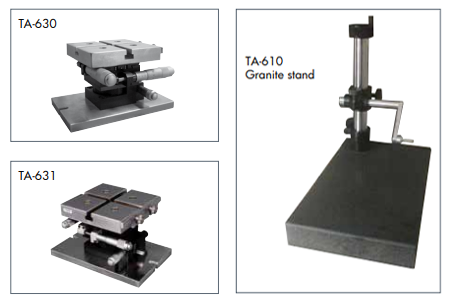

  • TA-610 gránit teszt próbapad
  • TA-630/631 Mikro-mérő támogatás
  • acél adapter 8mm-es átmérővel
  • acél adapter a platform-ra való csatlakoztatáshoz (TA-610-hez)
  • TA-230 nyomtató


Letölthető dokumentáció:


INNOVATEST TR-200 (TIME 3200) felületi érdesség vizsgáló készülék dokumentációja (908 KB)



INNOVATEST TR-200 (TIME-3200)  érdességmérő (T*TR-200)
598 000 Ft + Áfa
(759 460 Ft)
Tulajdonságok:
- 13 féle érdességi paraméter mérése
- nagy méretű grafikus LCD kijelző
- a leolvasás felbontása: 0.001 um
- széles mérési tartomány
- RS232 adatkimenet
- líthium-ionos akkumulátorral üzemel
- Rendelésre szállítjuk!
