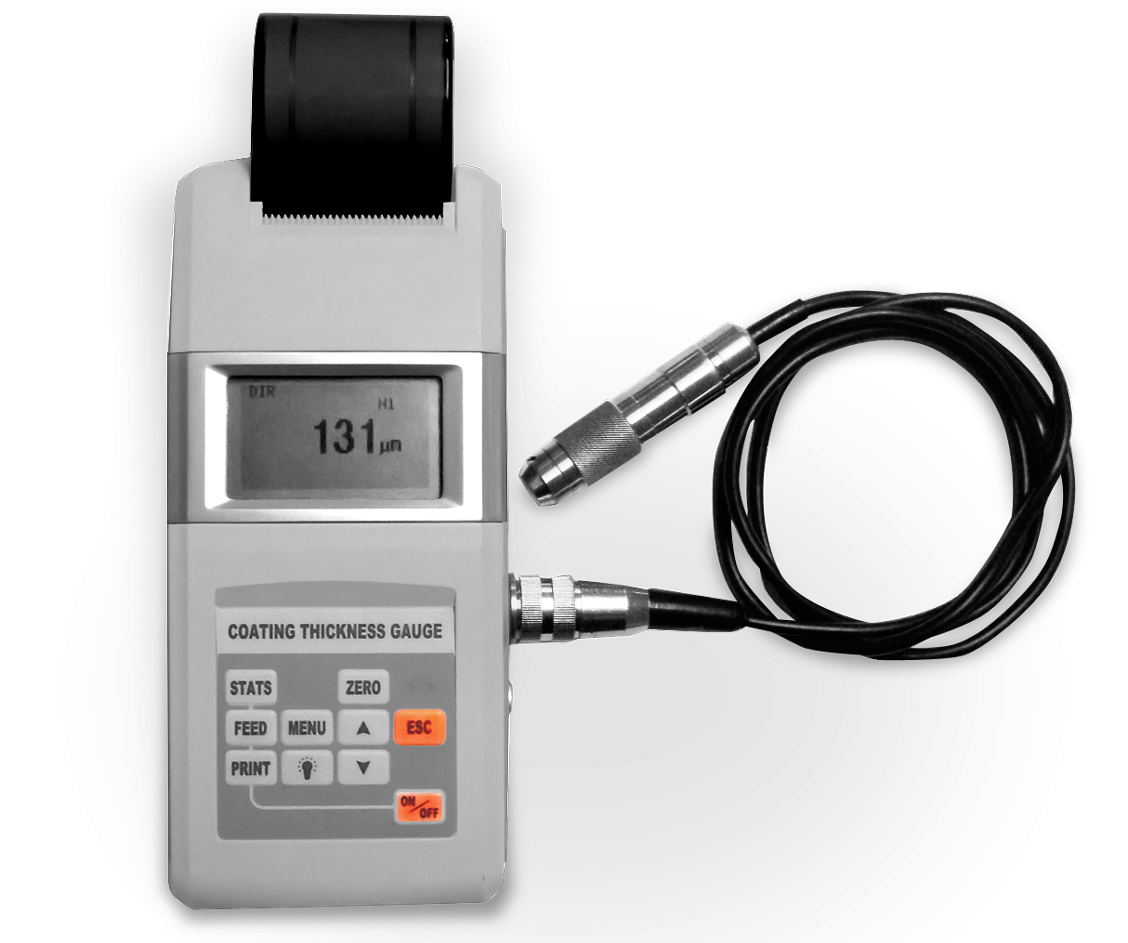

INNOVATEST TT-270 (TIME-2600) - hordozható felületi rétegvastagság mérő berendezés


Jellemzői:

Az INNOVATEST TT-270 típusú készüléke hordozható, kézi kialakítású eszköz, beépített nyomtatóval és választható külső mérőfejjel (szondával), mágnesezhető, illetve nem-mágnesezhető anyagokhoz. Alkalmas a nem mágneses bevonatok (mint például az alumínium, a króm, a réz, a zománc, a gumi és a festékek) anyagvastagságának a mérésére mágnesezhető anyagú alapokon (mint például az acél, a vasötvözetek és a mágneses acél) az "F" típusú szondákkal, de alkalmas a szigetelési célból felkerült bevonó rétegek (mint például a zománc, a gumi, a festékek és a műanyag) anyagvastagságának a mérésére nem mágnesezhető anyagú alapokon (mint például a réz, az alumínium, a cink és az ón) az "N" típusú szondákkal. A választott mérőfej (szonda) alapján 3 féle típus áll a rendelkezésünkre, hogy kiválasszuk a számunkra megfelelőt.


Rendelkezésre áló modellek:

TT-270 F: Felületi rétegvastagság mérő készülék beépített nyomtatóval és F1 szondával
TT-270 N: Felületi rétegvastagság mérő készülék beépített nyomtatóval és N1 szondával
TT-270 FN: Felületi rétegvastagság mérő készülék beépített nyomtatóval és FN szondával


Tulajdonságok:
  • A TT-270 mérési módszerei a mágneses indukció (F) és az örvényáram (N) elven alapulnak.
  • Ha egy F sorozatú szondát csatlakoztatunk, a készülék a nem mágnesezhető bevonatot méri a mágnesezhető hordozó anyagon, amikor egy N sorozatú szondát csatlakoztatunk, az egység a nem mágnesezhető hordozó anyagon (szubsztráton) méri a nem mágnesezhető bevonatot (szigetelőanyagot)
  • Számos szonda típus áll rendelkezésre különböző alkalmazásokhoz: F400, F1, F1 / 90, F10, N1, CN02
  • Mérési módok: folyamatos / egyszeri
  • Automatikus számítás: Átlagos értékek / Max. értékek / min. értékek / tesztszám, S.Dev.
  • Memória maximum 640 leolvasáshoz
  • Munka módok: közvetlen mód (DIRECT) és kötegelt üzemmód (APPL)
  • LCD kijelző háttérvilágítással
  • Beépített nyomtató
  • Az akkumulátor alacsony töltöttségi szintjének a kijelzése
  • Kapcsolási módok: kézi és automatikus



Műszaki adatok:
Mérési tartományokLásd a következő táblázatban...
Elérhető szondákF400, F1, F1 / 90, F10, N1, CN02
ToleranciaLásd a következő táblázatban...
Minimum felbontásLásd a következő táblázatban...
Mérési feltételekLásd a következő táblázatban...
Elérhető nyelvangol
Szabványokmegfelel a DIN, ISO, ASTM, BS követelményeinek
KalibrálásZéró és fólia kalibrálás
StatisztikaMaximum és minimum, átlag, szórás 3000 leolvasás, mérések száma
AdatmemóriaMax. 640 leolvasás
Beállítható szélsőértékekmin/max hangjelzéssel
Kapcsolat (csatlakoztatás)RS-232 csatornán keresztül
Működési hőmérséklet-5°C - 40°C között
Páratartalom határértékek20%~90% között
ÁramforrásNiMH újratölthető elem 1.25 V (4 db.)
Befoglaló méretek230 mm x 86 mm x 47 mm
Tömegekb. 530 g


Mérőfej (szonda) típusaF400F1F1/90º F10N1CN02
Működési elvMágneses indukcióÖrvényáram
Mérési tartomány (µm)0-4000-12500-100000-1250 μm
0-40μm (krómozott lemez esetén)
10~200
Legalacsonyabb felbontás (µm)0.10.1100.11
PontosságEgy pontos kalibrálással (µm)±(3%H+1)±(3%H+10)±(3%H+1.5)±(3%H+1)
Két pontos kalibrálással (µm)±±±±-
Mérési feltételekMunkadarab minimális görbülete (mm)konvex11.5lapos103lapos
A mérési terület minimum átmérője (mm)ø3ø7ø7ø40ø5ø7
A szubsztrát hordozó anyag kritikus vastagság értéke (mm)0.20.50.520.3végtelen


Kapcsolódó videó:


Standard tartozékok:
  • vezérlőegység és beépített nyomtató (TT-270)
  • mérőfejek (F1 vagy N1 típusú szonda) választható
  • töltő
  • szubsztrát
  • kalibrálási fólia szett
  • speciális papírtekercs a nyomtatóba
  • INNOVATEST certifikáció
  • használati utasítás

Opcionális tartozékok:
  • többféle külső mérőfej (szonda) különböző alkalmazásokhoz

Letölthető dokumentáció:


INNOVATEST (TIME) TT-270 felületi rétegvastagság mérő készülék dokumentációja (698 KB)
