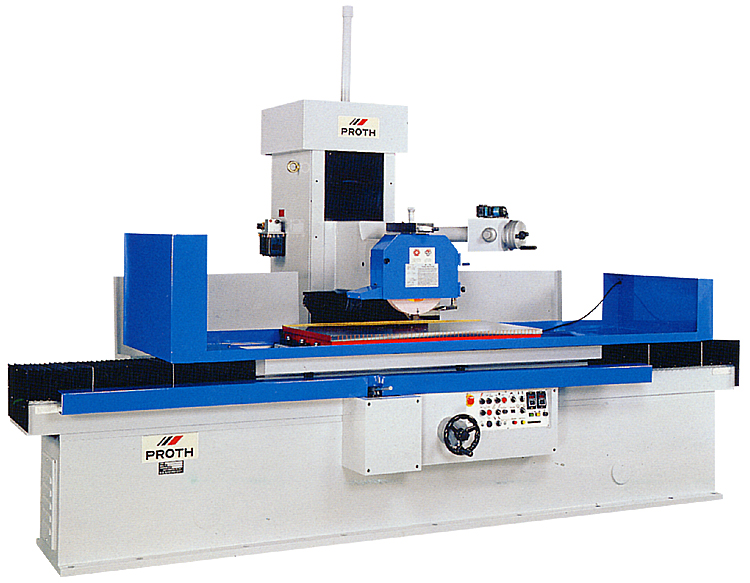

PROTH PSGC síkköszörűgépek



Jellemzői:
Automata függőleges- előtolás
- Elektromágneses asztal 500x1.000 mm, egyenirányítóval és demagnetizálóval
- Komplett hidraulikus és elektromos berendezés
- Asztalra szerelhető korongszabályazó
- Illesztőkarima
- Kiegyensúlyozótüske
- Párhuzamos köszörűberendezés
- Elektromos kézikerék
- Géplámpa
- Beállító lábak a vízszintezéshez
- Technikai dokumentáció
- CE- kivitel

Különleges ismertető jegyek:
  • Automata függőleges előtolás a következő lépésekben
    - függőleges gyorsjárat a munkadarabhoz
    - visszamenet a kiindulóállásba
    - átmenet a durva köszörűkéshez
    - átmenet a finom köszörűkéshez
    - kiszikráztatás
  • DIN 8632 szerinti pontosság
  • Többszörösen csapágyazott orsó
  • V és síkágyak a vezető hosszmozgásnak
  • Stabil kereszt – és függőleges vezetés
  • Automatikus központi olajozás minden tengelyen
  • és a vezető orsón
  • Elválasztott hidraulika, ezáltal jobb a hűtőhatása a hidraulika olajnak, valamint megakadályozza a gépre való vibrációátvitelt


Műszaki adatok


50100AHR
50120AHR
50150AHR
Asztal
mm
500x1.000
500x1.200
500x1.500
Max. elmozdulások
mm
560x1.150
560x1.350
560x1.650
Max. távolság orsó/asztal
mm
700
700
700
Elektromágneses asztal súlya
Kg
265
315
450
Beépített asztal magassága
mm
522
522
522
Előtolások
Hidraulikus hosszelőtolás
m/perc
1-25
1-25
1-25
Keresztelőtolás lépésenként
mm/löket
0,1-15
0,1-15
0,1-15
Fokozatmentes keresztelőtolás
mm/perc
50-1.500
50-1.500
50-1.500
Kézi fordulatszám, keresztirányú
mm/ford
5
5
5
Kézi fordulatszám, függőleges
mm/ford
0,25
0,25
0,25
Felosztás, függőleges
mm
0,002
0,002
0,002
Elektromos függőleges beállítás AD 1
Legkisebb osztás érték
mm
0,001
0,001
0,001
Nagyoló/simító folyamat
mm
0,1
0,1
0,1
Max. finom előtolás
mm/löket
0,02
0,02
0,02
Orsófordulatszám
ford/perc
1.500
1.500
1.500
Motor teljesítmények
Orsómotor
kW
7,5
7,5
7,5
Hidraulika motor
kW
3,7
3,7
3,7
Keresztelőtolás motor
KW
0,7
0,7
0,7
Méretek
Hossz x szélesség
mm
3.400x2.200
4.600x2.200
5.300x2.200
Magasság
mm
2.600
2.600
2.600
Súly
kg
5.800
6.100
7.000




60120AHR
60150AHR
60220AHR
Asztal
mm
660x1.200
660x1.500
660x2.350
Max. elmozdulások
mm
660x1.350
660x1.650
660x2.350
Max. távolság orsó/asztal
mm
700
700
700
Elektromágneses asztal súlya
kg
415
535
760
Beépített asztal magassága
mm
522
522
522
Előtolások
Hidraulikus hosszelőtolás
m/p
1-25
1-25
1-25
Keresztelőtolás lépésenként
mm/löket
0,1-15
0,1-15
0,1-15
Fokozatmentes keresztelőtolás
mm/p
50-1.500
50-1.500
50-1.500
Kézi fordulatszám, keresztirányú
mm/f
5
5
5
Kézi fordulatszám, függőleges
mm/f
0,25
0,25
0,25
Felosztás, függőleges
mm
0,002
0,002
0,002
Elektromos függőleges beállítás AD 1
Legkisebb osztás érték
mm
0,001
0,001
0,001
Nagyoló/simító folyamat
mm
0,1
0,1
0,1
Max. finom előtolás
mm/löket
0,02
0,02
0,02
Orsófordulatszám
ford/p
1.500
1.500
1.500
Motor teljesítmények
Orsómotor
kW
7,5
7,5
7,5
Hidraulika motor
kW
3,7
3,7
3,7
Keresztelőtolás motor
kW
0,4
0,4
0,4
Méretek
Hossz x szélesség
mm
4.600x2.300
5.300x2.300
6.400x2.300
Magasság
mm
2.600
2.600
2.600
Súly
kg
6.500
7.400
8.900
