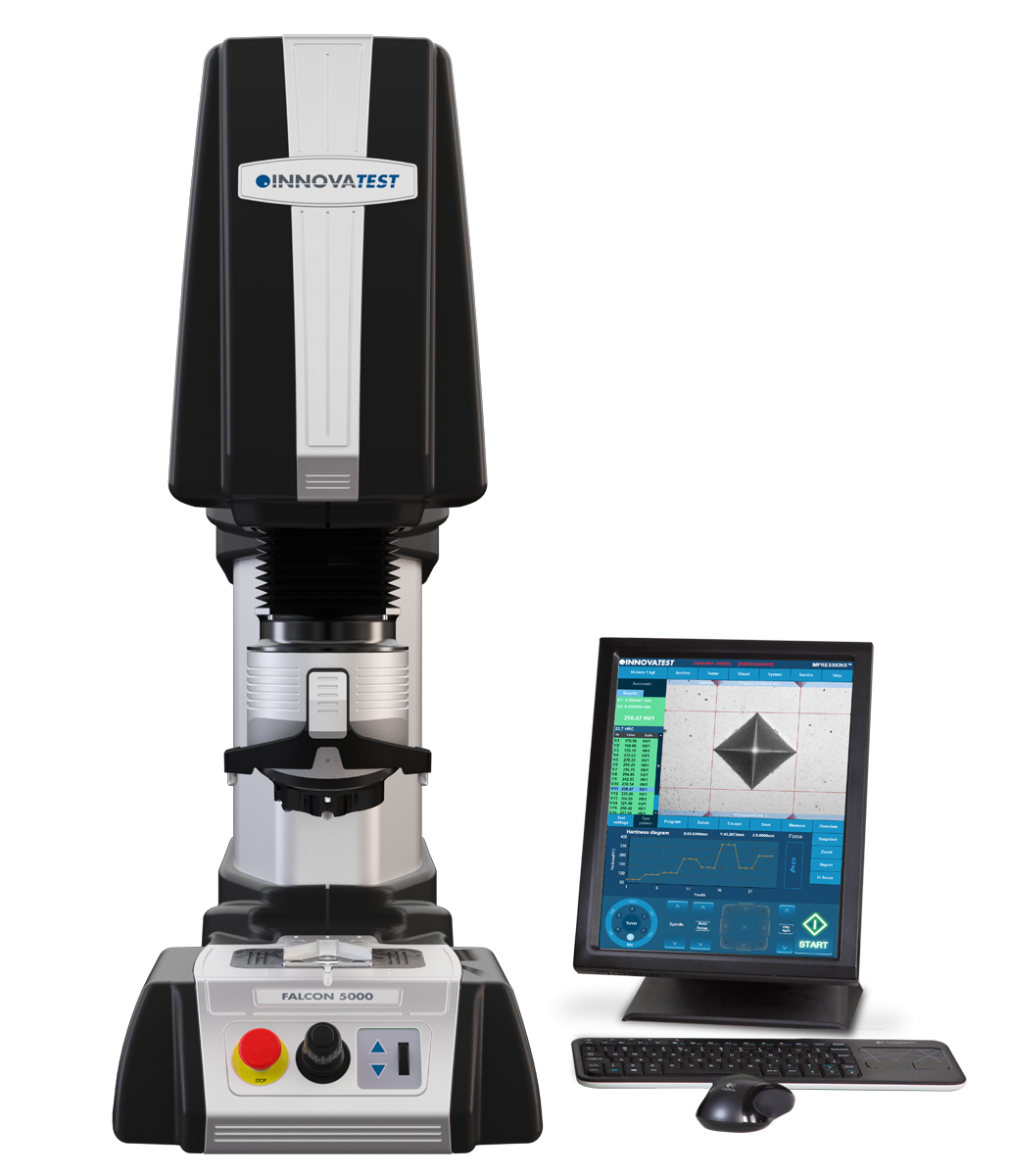

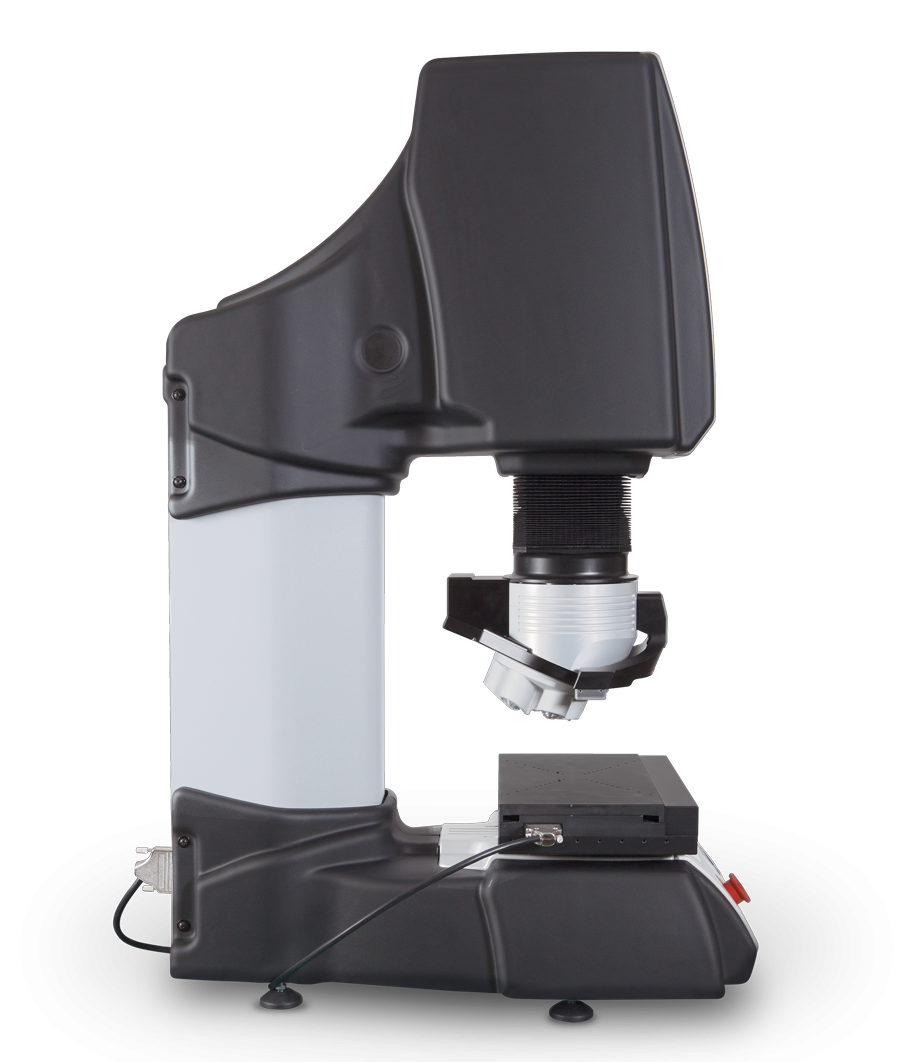

INNOVATEST FALCON 5000 - Új generációs Vickers / Micro Vickers / Knoop és alacsony terhelésű Brinell asztali keménységmérő berendezés


Jellemzői:

Az INNOVATEST FALCON 5000-es sorozatú keménységvizsgálati rendszerek kiemelkedő teljesítményt nyújtanak, és olyan beépített fejlesztéseket tartalmaznak, amelyek páratlan pontosságot és megbízhatóságot, jobb ergonómiát, valamint az üzemeltetés kellemes élményét biztosítják.

Az INNOVATEST FALCON 5000 az informatikai megoldásokból is a csúcsot hozza. Nagy sebességű dual SSD meghajtója és i7-es processzora együtt a legmodernebb informatikai megoldást nyújtják a felhasználók számára. Az SSD-nek köszönhetően pedig kimagaslóan magas élettartamra számíthat, aki ezt a készüléket megrendeli.

Az IMPRESSIONS® munkafolyamat-vezérlő szoftver a mérési rendszer szerves részét képezi, csökkenti a beállítási időt és növeli a mérési hatékonyságot. A felhasználók kérésére egyedi, választható mérési minták (etalonok) és egyedileg tervezett szoftveralkalmazások is rendelhetőek.

Az INNOVATEST FALCON 5000 keménységmérő berendezéseket elsősorban fémek és műanyagok keménység mérésére használják a repülőgép- és az autóiparban, laboratóriumokban, a minták értékeléseihez.

A grafikus felhasználói felület (GUI) az iparágban egyedülálló alkalmazásokat tartalmaz, kezelése könnyen megtanulható, fejlett munkafolyamat-vezérlést kínál. Egy egyszerű mérést 3 másodperc alatt be lehet állítani és végre lehet hajtani. Az IMPRESSIONS® szoftver funkciói a felhasználók egyedi igényeihez alkalmazkodnak. A felhasználói szintű irányítási rendszer maximalizálja a kényelmet és a hatékonyságot.

Minden FALCON 5000-es készülék alapfelszereltsége a motorizált mozgatású CNC tárgyasztal, így nekünk a készüléket elég csak gombnyomással irányítani. A pontos pozicionálást a 8 pozíciós revolverfejen egy lézersugár segíti, amely a mérési pontot jelöli ki.

A FALCON 5000-es szériához mintatartók, üllők és satuk széles választéka rendelhető. Egyes üllők cseréje csak egy mozdulat a speciális kialakításnak köszönhetően. Szintén elérhető a speciális forgó üllő is, amely gyorsabbá teszi pl. a minták újrapozicionálását is.

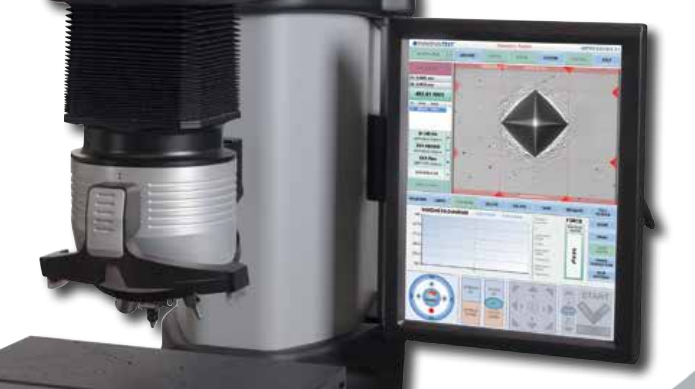

Az iparágban egyedülálló, 15" méretű álló (portrait) kapacitív érintőképernyő bármely munkakörnyezetben lehetővé teszi az összes alkalmazás megfelelő megjelenítését. Nagyszerű lehetőség a képernyő duplázása is, az alapos és igényes felhasználók számára egy második állított 15" vagy 24" méretű képernyő is csatlakoztatható.

A készülék kiválóan alkalmazható oktatási célokra iskolák, egyetemek számára, mivel egy HD projektor is csatlakoztatható a HDMI támogatott csatlakozó aljzathoz. A hardver- és szoftverkonfiguráció, az éves frissítések és az igény szerinti frissítések sokféle lehetőségével az IMPRESSIONS® valóban az iparág vezető szoftvere.



Széles körű terhelőerő-tartomány:

A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll: 10 gf-től 250 Kgf-ig, zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.



Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • IMPRESSIONS ™ munkafolyamat-vezérlő szoftver és fejlett jelentésgenerátor
  • Automatikus fényerő
  • Automatikus kontraszt
  • Automatikus élesség
  • Automatikus fókusz
  • Automatikus bemeneti mérés
  • Ütközésgátló rendszer
  • Indent ZOOM kalibrációs rendszer
  • Automatikus mentés, programbeállítás, adattárolás,
  • Motoros Z tengely
  • Z-tengely inteli-vezérlés

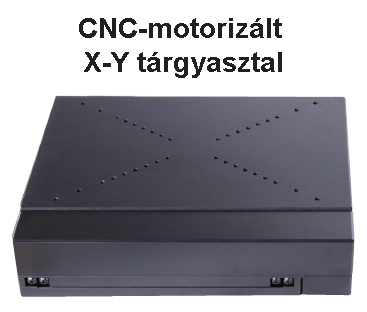

  • Motorizált CNC X-Y tárgyasztal
  • Click & Go szoftver véletlenszerű pont-mérésekhez
  • Minta mérése a korai előzetes mérési mintákhoz
  • CHD, Nht, Rht szabvány szerint
  • KiC törésszilárdság mérése
  • Áttekintő kamera
  • Lézeres pozíció optimalizálás
  • A legjobb elérhető optikai rendszer
  • 5MB HD kamera
  • Beépített, nagy teljesítményű mikrovezérlő; MS Windows™ op.rendszer, 80 GB méretű kettős SSD adattároló, billentyűzet és egér
  • 15"-os álló (portrait) megjelenítési mód, állítható HD ipari érintőképernyő

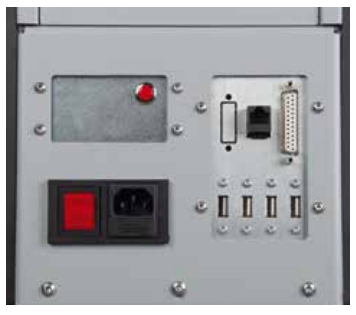

  • Csatlakozók: USB, RJ45 LAN, W-LAN és HDMI


A FALCON 5000 széria tagjai:

TípusTerhelési határértékekMérhető skálák
FALCON 5000HV10gf – 62,5kgfMicroVickers, Vickers, Knoop, alacsony terhelésű Brinell, KiC
FALCON 5000HVR10gf – 150kgfMicroVickers, Vickers, Knoop, alacsony terhelésű Brinell, KiC
FALCON 5000HVRB10gf – 250kgfMicroVickers, Vickers, Knoop, alacsony terhelésű Brinell, Brinell, Rockwell, Superficial Rockwell, KiC, Hvt, Hbt, műanyag

Technikai adatok:
Keménység skála: Micro/Macro Vickers, Vickers, Knoop, alacsony terhelésű Brinell
(Opcionális: Brinell, Rockwell, Superficial Rockwell, HVT, HBT, ISO 2039 1/2)
Terhelés: 10gf - 250Kgf

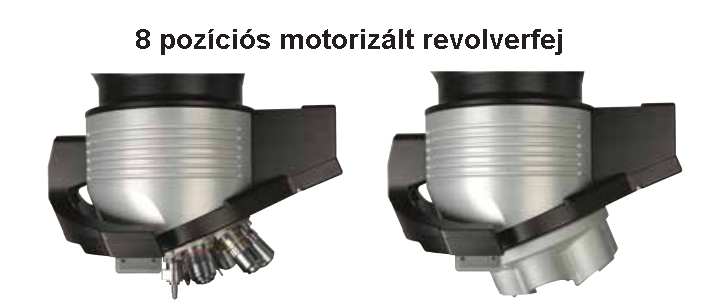

Motorizált revolverfej: Automatikus, nagy sebességű, motorizált, 8 pozíciós revolverfej
(2 behatolótest pozíció, 4 objektív pozíció, 1 áttekintő kamera, 1 lézer irányfény)
Optikai rendszer: Nagy felbontású, 5Mpx Vision rendszer
Optika: 2,5x, 5x, 10x, 20x, 40, 60x, 100x
Áttekintő kamera (Cam 2): 5Mpx optikai ZOOM kamera, látómező 50 x 37 mm / 200 x 160 mm
Elektronikai rendszer: Nagy teljesítményű beágyazott mikro-rendszer-vezérlő, MS Windows®, 15" színes ipari érintőképernyő, automatikus és kézi mérés
Behatolótestek: Tanúsított behatolótestek (ISO / ASTM) (standard tartozék: 1 Vickers, 1 Rockwell)
ISO 2039 1/2: Műanyagokhoz

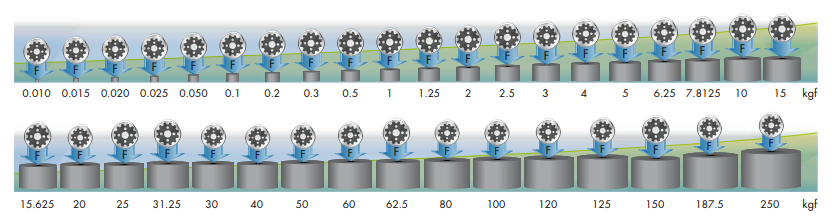

Terhelőerők (típusfüggő): 10gf, 15gf, 20gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1kgf, 1.25kgf, 2kgf, 2.5kgf, 3kgf, 4kgf, 5kgf, 6.25kgf, 7.8125kgf, 10kgf, 15kgf, 15.625kgf, 20kgf, 30kgf, 31.25kgf, 40kgf, 50kgf, 60kgf, 62.5kgf, 80kgf, 100kgf, 120kgf, 125kgf, 150kgf, 187.5kgf, 250kgf
Vickers vizsgálati tartomány: HV0.010, HV0.015, HV0.020, HV0.025, HV0.050, HV0.1, HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV40, HV50, HV100, HV120;
Brinell vizsgálati tartomány: HB1/1kgf, HB1/2.5kgf, HB1/5kgf, HB1/10kgf, HB1/30kgf; HB2.5/6.25kgf, HB2.5/15.625kgf, HB2.5/31.25kgf, HB2.5/62.5kgf; HB5/25kgf, HB5/62.5kgf, HB5/125kgf HB5/250kgf; HB10/100kgf, HB10/250kgf;
Knoop vizsgálati tartomány: HK0.01, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2,HK5, HK10, HK20, HK30, HK50
Rockwell és
Superficial Rockwell
Előterhelés: 3kgf és 10kgf
Fő terhelés: 15kgf, 30kgf, 45kgf, 60kgf, 100kgf és 150kgf
Vizsgálat módja: Teljesen automatikus, félautomata, de lehet teljesen kézi vezérlésű is
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
A terhelés tűréshatárai: <0,5% 100 gf --- 62,5 kgf terhelőerő esetén
<1% 100 gf alatti terhelőerő esetén
<0,1% 100gf --- 62,5 kgf terhelőerő esetén (opcionális szabványosított modell)
<0,1% 100 gf alatti terhelőerő esetén (opcionális szabványosított modell)
Kijelző pontossága: 0,1 HV, HK - 0,5 HB, 0.01HR
Keménység konverzió: Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság)
Statisztikák: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, max/min, átlag, tartomány, szórás (mindegyik mérés után valós időben)
Adattároló kapacitása: Dual SSD 80Gb, RAID rendszer
Számítógépes kapcsolat: USB, RJ45 LAN, W-LAN & HDMI
Terhelési idő: Az alapértelmezett mérték: 10 másodperc
A felhasználó által megadott érték: 1-99 másodperc (1 másodperces lépésekkel)
Nyomtató: A4, A3 teljes színes lézernyomtató (opcionális)
Motorikus CNC vezérlésű tárgyasztal méret / mozgathatóság / megismételhetőség (mm) 400 x 225 / X: 220 x Y: 120 / 0,002
Üzemi hőmérséklet10°C és 35°C között (párakicsapódás nélkül)
Páratartalom:10% és 90% között (párakicsapódás nélkül)
Méretek (WxDxH): 695 mm x 425 mm x 1100 mm
Tömeg: 180 kg
Energiafogyasztás: 100 W
Elektromos ellátás: 100/240V 50/60Hz, egy fázis


Kapcsolódó videó:


Ipari alkalmazások:

- Hegesztési varratok
- Vékony falú csövek
- Egyéb vékony anyagok
- Galvanizált rétegek
- Autóipari alkatrészek


Standard tartozékok:
  • 8 pozíciós motorizált revolverfej
  • 2 db. beépített behatolótest / installálva
  • 5MP áttekintő ZOOM kamera, látómező 50 x 37 mm / 200 x 160 mm
  • Lézer célzófény (pointer)
  • Standard objektívek:
       5000HV: 5x,10x, 20x, 40x
       5000HVR: 5x,10x, 20x, 40x
       5000HVRB: 2.5x, 5x, 10x, 20x
  • Motorizált vezérlésű CNC tárgyasztal X-Y (méret: 400 mm x 225 mm, mozgathatóság: 220 mm x 120 mm)
  • Vezeték nélküli egér és billentyűzet
  • Satu a kis méretű munkadarabokhoz
  • Fogó a vékony munkadarabokhoz
  • Tokmány a hengeres munkadarabokhoz
  • 4 rezgéscsillapító
  • Telepítési és üzemeltetési kézikönyv
  • Tápkábel
  • Tartalék biztosíték
  • Kalibrálási tanúsítvány

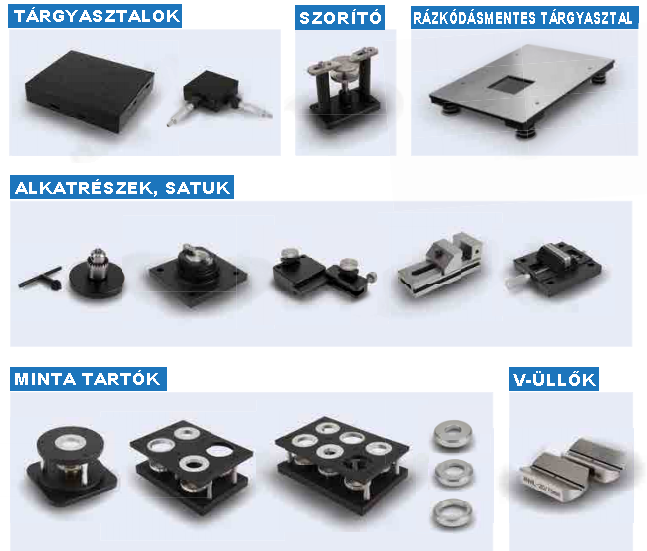

    • Opcionális tartozékok:
      • Kalibrált behatolótestek (UKAS, DKD, ASTM)
      • Kalibrált keménységi etalonok (UKAS, DKD, ASTM)
      • CNC motorizált precíziós tárgyasztalok (ultra gyors pozicionálás X-Y fokozat)
      • CNC motorizált forgatható tárgyasztal
      • CNC motorizált osztott fej
      • Nagy felbontású, 13 MP-s továbbfejlesztett kamera(CAM 2, Zoom áttekintés, automatikus fókusz).
      • Gyorsan változtatható üllőaljzat
      • Lapos üllő (80 mm)
      • 2. behatolótest pozíció (gyárilag telepítve)
      • Lapos körasztal (200 mm)
      • "V" üllő: 3.3-20 mm
      • "V" üllő: 12-80 mm
      • "V" üllő: 20-140 mm
      • Forgatható (billenő) üllő (80 mm)
      • Irreguláris alkatrészek / asztali támasz (150 mm)
      • 10 mm-es támasz
      • Jominy szerelvények
      • Objektívek: 2,5x, 5x, 10x, 20x, 40x, 60x, 100x
      • Precíziós satu: 42 mm, 75 mm, 100 mm
      • Mintatartó egy mintához: 30 mm, 40 mm, 50 mm
      • Mintatartó 4 mintához: 30 mm, 40 mm, 50 mm
      • Mintatartó 6 mintához: 30 mm, 40 mm, 50 mm
      • Tokmány 80 mm
      • Rázkódásmentes tárgyasztal nagy terhelésű mérésekhez
      • Rázkódásmentes tárgyasztal kis terhelésű mérésekhez
      • Színes lézernyomtató (A4, A3)
      • Kézi vezérlésű tárgyasztal 150x150 mm (mozgatás 25x25 mm)
      • Egy vagy két tengelyes digitális mikrométer fej a kézi X-Y tárgyasztalhoz
      • 15"-os LCD érintőkijelző
