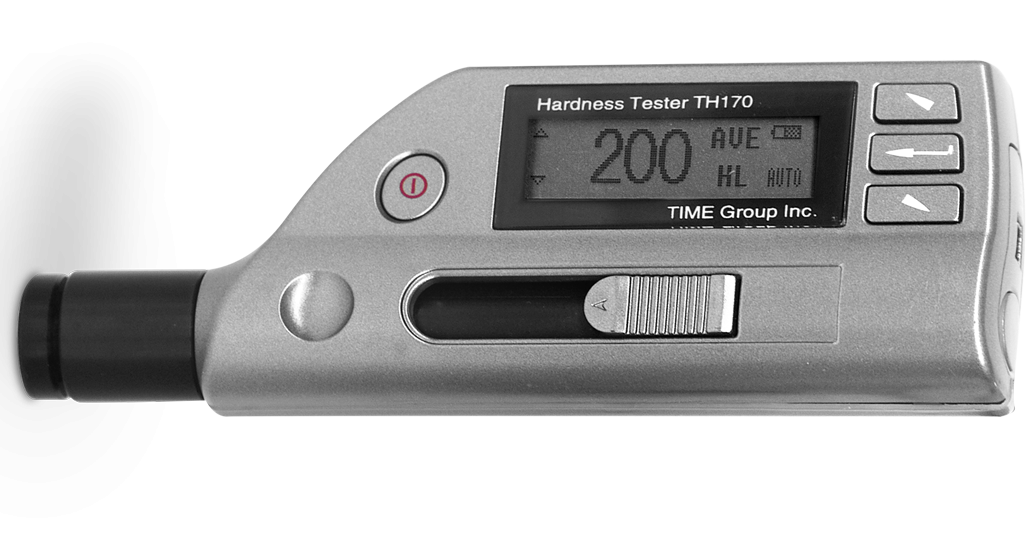

INNOVATEST TH-170/172/174 (TIME-5100) "Impact" - univerzális hordozható keménységmérő készülékek
Jellemzői:

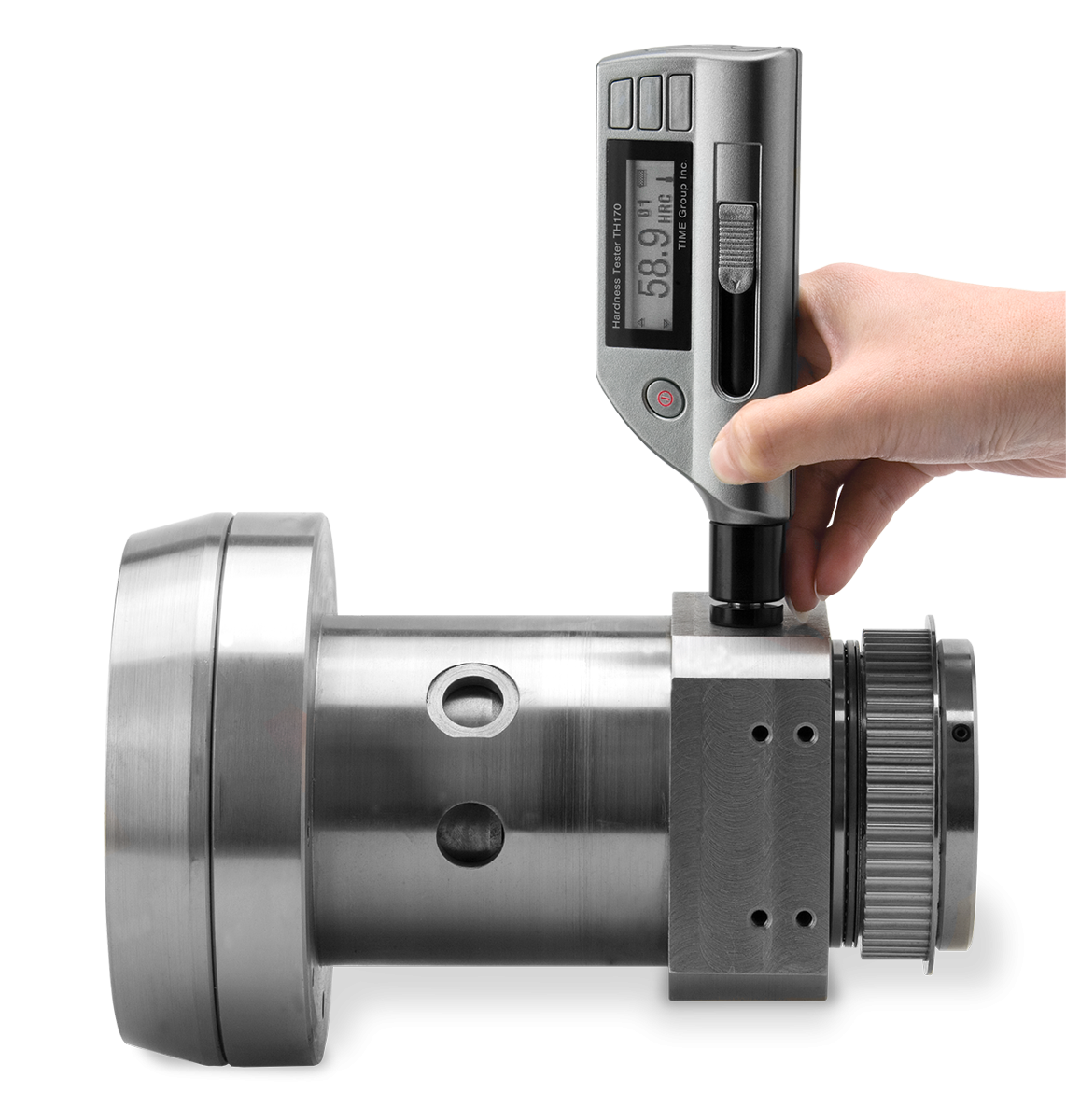

A világhírű "IMPACT" széria az INNOVATEST kínálatában a TIME Technology Inc. által gyártott dinamikus Leeb keménységmérők sorozatának a tagja. Nagyon kedvező árú, de pontos keménységvizsgálati megoldást kínál a helyszíni tesztelésekhez a műhelyekben és bármely általános helyszíni üzemeltetésben egyaránt. A készülékek pontos és megbízható mérést biztosítanak, USB-n keresztül számítógéphez csatlakoztathatjuk. Már a 0,5 kg kis tömegű, szilárd fémtárgyakat is tesztelhetjük a segítségükkel, a Leeb-elv szerint. A kijelzőn a keménység értékek a szokásos skálákon jelennek meg, úgy mint például a HRC, a HRB, a HV, a HB, a HS és a HLD. A készülék cserélhető elemekkel rendelkezik, amely 16 órás folyamatos működést biztosít. A TH-170-es szériát "Impact D" fejjel, a TH-172-es szériát "Impact C" fejjel, mígy a TH-174-es szériát "Impact DL" fejjel szerelték fel..
- a TH-130-as típus megújult változata
- beépített "Impact C, D vagy DL" fejjel (becsapódótesttel), kábel nem szükséges hozzá
- memóriája 270 mért eredményt 9 csoportban képes tárolni
- automatikus mérési azonosítás
- beállítható alsó-, és felső tűréshatárok
- törölhető kijelző, automatikusan vagy manuálisan
- LCD kijelző háttérvilágítással, választható
- alacsony telepfeszültség kijelzés
- USB adatkimenet, kábel PC-hez
- közvetlenül a kijelzőn: Rockwell HRB, HRC, Vickers HV, Brinell HB, Shore HS, Leebs HLD
- acélokhoz, öntött acélokhoz, alumíniumokhoz, sárga és vörösrezekhez, bronzokhoz stb.
- a mérés bármilyen irányban elvégezhető, ill. beállítható
- egyszerű kezelés, alacsony működési költség
Keménységmérési tartományok:
| Anyag | HLD | HRC | HRB | HRA | HB | HV | HS |
| acél és öntött acél | 300-900 | 20-68 | 38-100 | 59-86 | 81-654 | 81-955 | 32-100 |
| hidegen alakítható acélszerszámok | 300-840 | 20-67 | - | - | - | 80-898 | - |
| edzett acélok | 300-800 | - | 46-101 | - | 85-655 | 85-802 | - |
| szürke öntöttvas | 360-650 | - | - | - | 93-334 | - | - |
| öntöttvas | 400-660 | - | - | - | 131-387 | - | - |
| öntött alumínium ötvözetek | 200-570 | - | 24-84 | - | 27-164 | - | - |
| sárgaréz | 200-550 | - | 13-95 | - | 40-173 | - | - |
| bronz | 300-700 | - | - | - | 60-290 | - | - |
| vörösréz | 200-690 | - | - | - | 45-315 | - | - |
Technikai adatok:
| Mérőfej (becsapódótest) típusa | Szabványos: D (TH-170), C (TH-172), DL (TH-174) |
| Keménységi paraméterek | HLD, HRC, HRB, HV, HB, HS, HL |
| Keménységmérési tartományok | lásd a felső táblázatban |
| Mérési irány | 0-360 fokban |
| Pontosság | +/-6HLD-n belül (TH-170), ±12 HLC-n belül (TH-172), ±12HLDL-n belül (TH-174) |
| Memória | 270 mért érték 9 csoport |
| Adatkimenet | USB 2.0 |
| Próbatest minimális felületi érdessége | 1.6µm (Ra) (TH-170/174), 0.4µm (Ra) (TH-172) |
| Próbatest max. keménységi értéke | 940HV (TH-170), 1000HV (TH-172), 950HV (TH-174) |
| Próbatest min. görbületi sugara | Rmin=50 mm (konvex, konkáv) - támasztó gyűrűvel Rmin=10 mm |
| Próbatest min. tömege | 2kg-5kg feltámasztva (TH-170/174), 0.05kg-2kg összecsatolva 0.5-1.5kg feltámasztva (TH-172), 0.02-0.5kg összecsatolva |
| Próbatest min. vastagsága (összecsatolva) | 5 mm (TH-170/174); 1 mm (TH-172) |
| Lenyomati mélység | lásd a becsapódótest adataiban |
| Készenléti idő | 150 óra |
| Erőforrás | AAA 1.5V elem (2db) |
| Működési hőmérséklet | 0-40 fok Celsius között |
| Befoglaló méretek | 155 mm x 24 mm x 55 mm (TH-170/172), 210 mm x 24 mm x 55 mm (TH-174) |
| Tömeg | 180 gr (TH-170/172) vagy 200 gr (TH-174) |
Kapcsolódó videó:
Standard tartozékok:
- beépített keménységmérő fej (becsapódótest)
- keménységi etalon
- tisztítókefe
- 1.5V-os elem (2db)
- USB csatlakozó
- hordtáska és védőtasak
- certifikáció
- használati utasítás
Opcionális tartozékok:
- támasztó gyűrűk homorú és domború munkadarabokhoz
- szoftver
