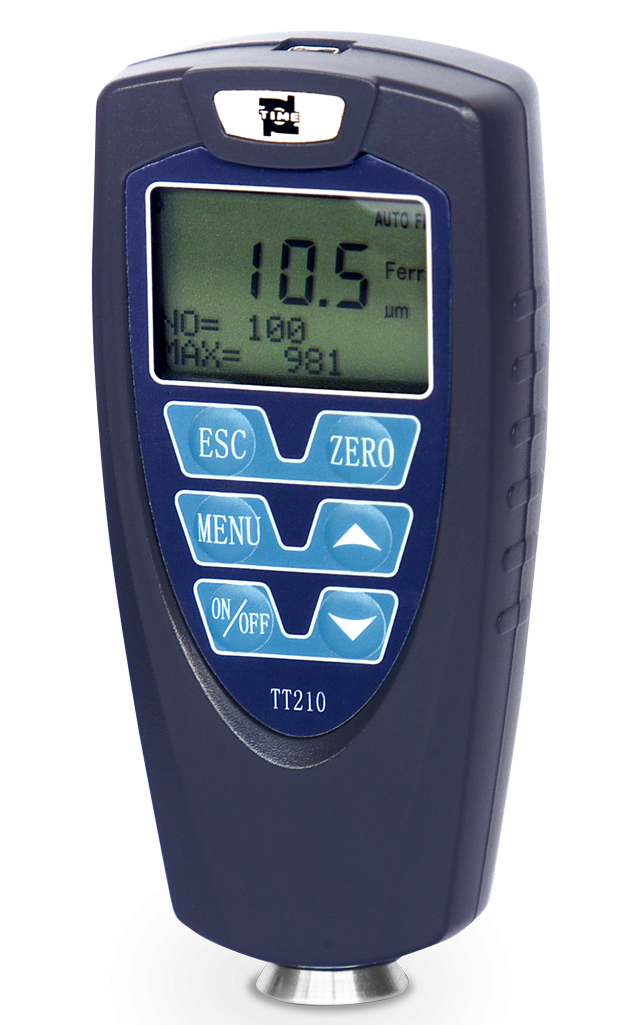

INNOVATEST (TIME) TT-210 - hordozható felületi rétegvastagság mérő berendezés
Jellemzői:

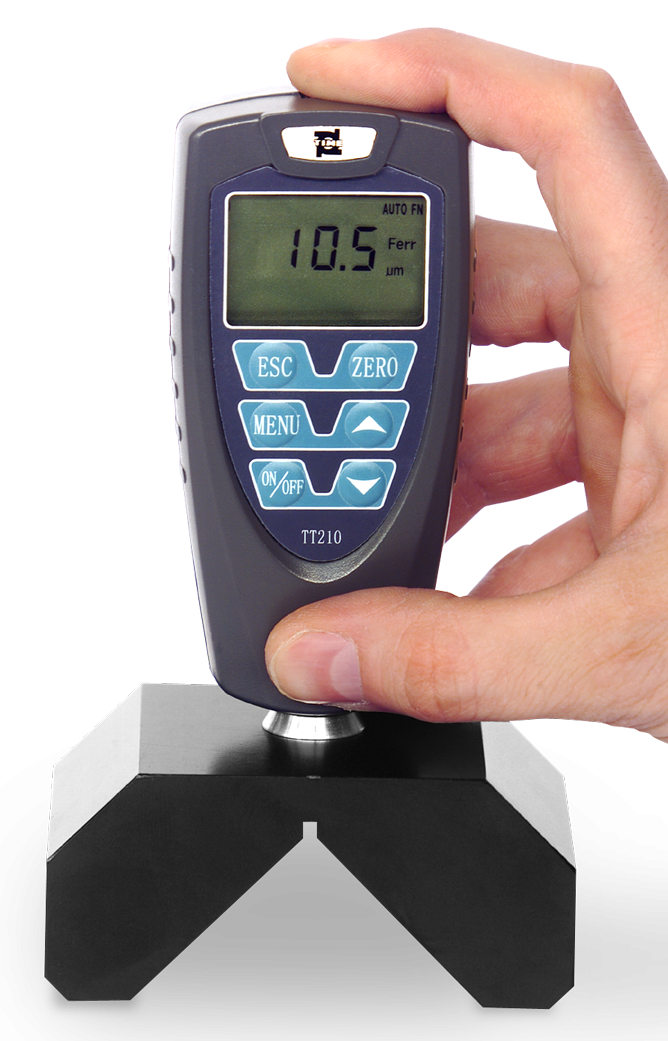

Az INNOVATEST TT-210 típusú hordozható felületi bevonat vastagság mérő készüléke beépített mérőfejjel (szondával) rendelkezik az egykezes használathoz. Az Fe/NFe (mágnesezhető / nem-mágnesezhető) anyagok szempontjából a szubsztrát (bevonat hordozó) felismerése automatikusan megtörténik, és 500 adat tárolására nyílik lehetőségünk. Kiegészítő tartozékként választhatjuk a TA-230 típusú nyomtatót az eredmények gyors kinyomtatására. A működési elv alapja a mágneses indukció és az örvényáram, amely azt jelenti, hogy a vastagsági értékeket nem destruktív módon méri. Ajánlott felhasználási területei közé tartoznak, pl. a fali festékrétegek, a hajótestek, a tartályok, a bútorok, az autók stb. Mindezen túl más, nem mágneses bevonatok is mérhetőek a segítségével fémfelületeken, például galvanizált vagy zománc bevonatos felületek esetén is használhatjuk.
Tulajdonságok:
- nagyon egyszerű használat
- nem-mágnesezhető hordozófelületeken lévő rétegvastagság mérése
- automata számolás: átlag / min / max / számozás
- alsó-felső tűréshatár beállítása, figyelmeztetés hangjelzéssel
- adatkimenet RS-232 nyomtatóra (TA-230) vagy PC-re
- tároló funkció 500 mérési eredményhez
- mérési módok: folyamatos/egyszeri
- elemmel működik
Műszaki adatok:
| Működési elv | mágneses indukció / örvény |
| Méréstartomány | 0µm --- 1250µm, 0µm --- 40µm |
| Mértékegység | mm/inch (választható) |
| Minimum felbontás | 0.1µm (bevonat vastagsága <100µm) |
| Pontosság Nulla pont kalibrációval | ±(3%H+1µm)µm (F mérőfej), ±(3%H+1.5µm)µm (N mérőfej) |
| Pontosság Két pontos kalibrációval | ±(1%~3%H+1µm)µm (F mérőfej), ±(1%~3%H+1.5µm)µm (N mérőfej) (H= névleges érték) |
| Mérési feltételek | Munkadarab min.görbülete: konvexitás 1.5 (F mérőfej), konvexitás 3 (N-mérőfej) Minimum mérési terület átmérője: ø7 mm (F mérőfej), ø5 mm (N mérőfej) Minta minimum vastagsága: 0,5 mm (F-mérőfej), 0,3 mm (N-mérőfej |
| Áramforrás | AAA 1.5V ceruzaelem (2 db) |
| Statisztika | Átlag (MEAN), MAX, MIN, mérések száma (NO.), szórás (S.Dev) |
| Áramforrás | AAA elem 1,5V (2 db.) |
| Kijelző | LCD (háttérvilágítással) |
| Befoglaló méretek | 110 mm x 50 mm x 23 mm |
| Tömege | 100 gr |
Kapcsolódó videó:
Standard tartozékok:
- alapkészülék (TT-210)
- kalibrációs fólia
- szubsztrát lemez
- AAA 1.5V ceruzaelem (2db)
- használati utasítás
- certifikáció
- hordtáska
Opcionális tartozékok:

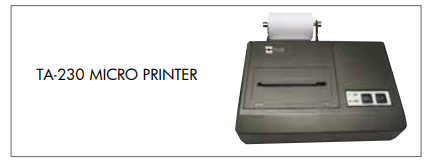

- nyomtató TA-230
- csatlakozó kábel
- DataView szoftver
Letölthető dokumentáció:
INNOVATEST (TIME) TT-210 felületi rétegvastagság mérő készülék dokumentációja
(651 KB)
| | |
| INNOVATEST (TIME) TT-210 felületi rétegvastagság mérő készülék dokumentációja | (651 KB) |
