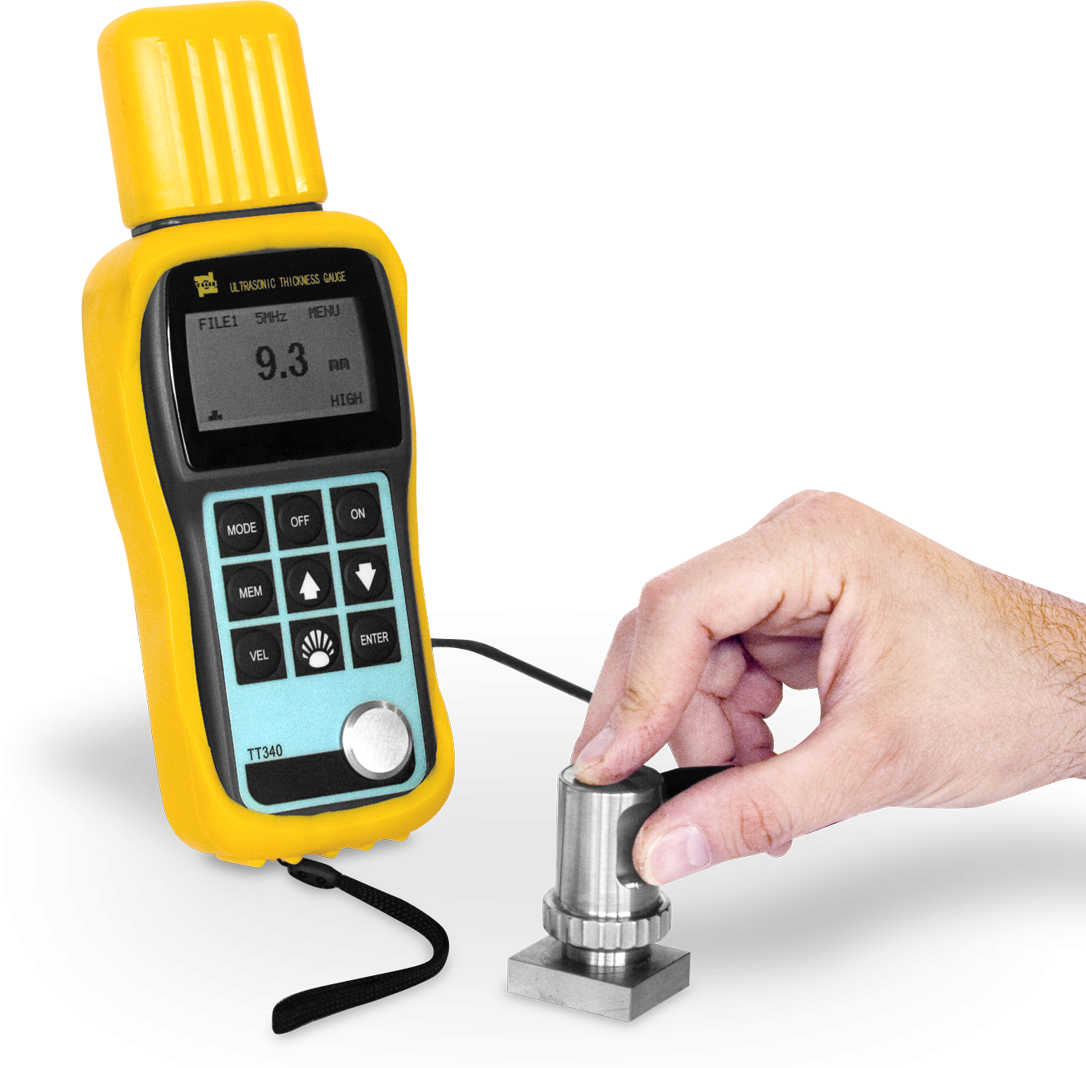

INNOVATEST TT-340 (TIME-2134) - ultrahangos hordozható falvastagság mérő berendezés
Jellemzői:
Az INNOVATEST TT-340 típusú ultrahangos falvastagság mérő készülék működésének alapelve az ultrahangos impulzus visszaverődés. Az impulzus visszaverődik a mérőfejre, amikor a mérőfej által küldött ultrahangos impulzus eléri a vizsgált tárgyon az anyagfelületet. A mért anyag vastagságát az ultrahangos átviteli idő alapján határozhatjuk meg. A beépített mikroszámítógép elemzi, kezeli és megjeleníti az aktuális adatokat. Ezenkívül az optimalizált mérőáramkörök lehetővé teszik a készülék számára a nagy mérési pontosságot, a széles mérési tartományokat és a könnyű kezelhetőséget. Memóriája 500 mért érték tárolására alkalmas. A TT-340-es típust kifejezetten öntöttvas anyagú tárgyak, eszközök vastagságának a mérésére fejlesztették ki.
Tulajdonságok:
- öntöttvas anyagú munkadarabok mérésére alkalmas
- automatikus nullázási lehetőség
- kétpontos kalibrálás
- kijelző felbontása menüből választható
- "min. vastagság" funkció
- mm / hüvelyk mértékegység választható
- adatkimenet RS-232
- készülék, védőtok, csatlakozó és hordtáska egy csomagban
- memóriája 500 mért érték tárolására alkalmas
Technikai adatok:
| Mérési tartomány | 5 mm - 40 mm (öntöttvas) 5 mm - 300 mm (acél) |
| Mérőfej frekvencia | szabványos 2 Mhz - munkadarab átmérője: 22 mm |
| Kijelző felbontása | 0,1 mm |
| Kalibrálás | Két pontos kalibráció, automatikus nulla pont |
| Mérési pontosság | +,- (1%H+0.1) mm |
| Mértékegység | mm / hüvelyk - választható |
| Hangsebesség terjedelme | 1000-9999 m/s |
| Hang sebesség felbontási tartománya | 1 m/s |
| Kijelző | LCD kijelző (háttérvilágítással) |
| Kijelző mód | aktuális vastagság / minimális vastagság (választható) |
| Hangjelzés | Szélsőértékek (min/max) átlépésekor (beállítható) |
| Memória | Az utolsó 500 vastagság mérést eltárolja |
| Adatkimenet | RS-232 (az adatátvitel sebessége beállítható nyomtatóra / számítógépre) |
| Felületi hőmérséklet | -10 fok és +60 fok között |
| Töltési kijelzés | Alacsony feszültség esetén jelez |
| Működéséhez szükséges | 2 db AA 1.5 V elem |
| Működési idő | 100 folyamatos használat (háttérvilágítással 60 óra) |
| Méret | 152 mm x 74 mm x 35 mm |
| Tömege | 370 gramm |
Kapcsolódó videó:
Standard tartozékok:
- alapkészülék (TT-340)
- 2 MHz-es mérőfej
- kalibráló lemez (4 mm)
- 2 db AA típusú 1.5 V-os elem
- kontaktanyag
- használati utasítás
- INNOVATEST certifikáció
- hordtáska
Opcionális tartozékok:
- 5 MHz-es mérőfej speciális felhasználásra
Letölthető dokumentáció:
INNOVATEST TT-340 (TIME-2134) - ultrahangos falvastagság mérő berendezés dokumentációja
(689 kB)
| | |
| INNOVATEST TT-340 (TIME-2134) - ultrahangos falvastagság mérő berendezés dokumentációja | (689 kB) |
