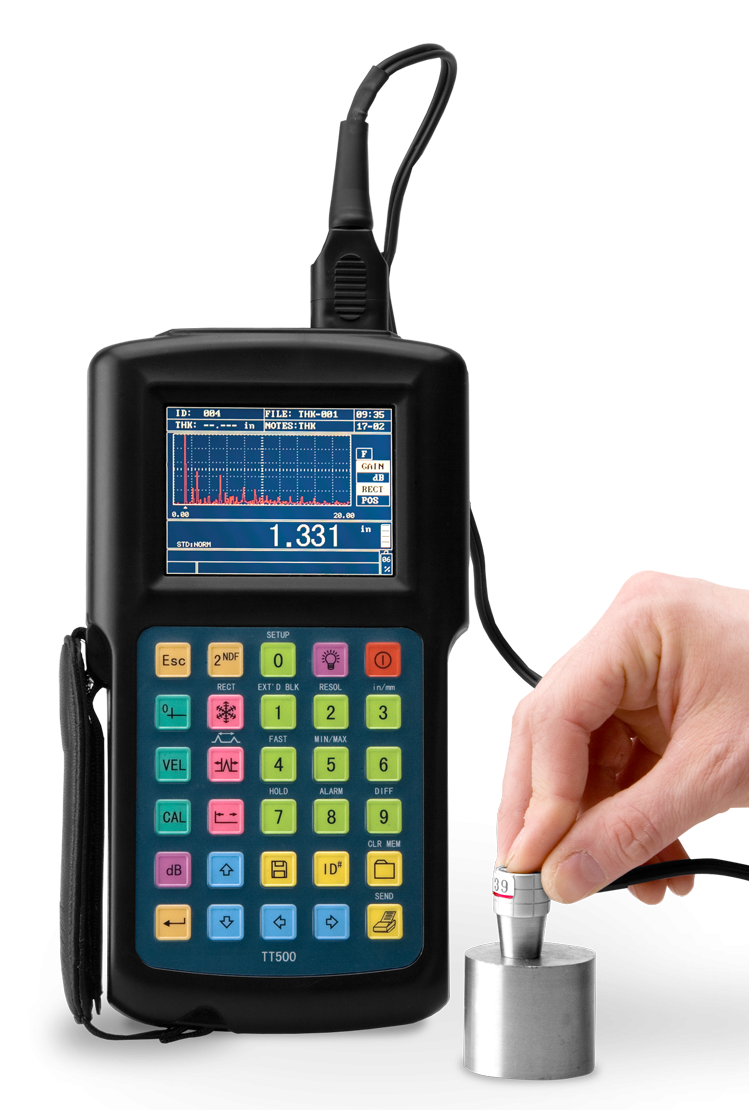

INNOVATEST TT-500 (TIME-2150) ultrahangos hordozható falvastagság mérő berendezés
Jellemzői:
Az INNOVATEST új TT-500 típusú ultrahangos falvastagság mérő készüléke lehetővé teszi a falvastagság mérését az olyan anyagok esetében is, amelyeket festékkel kentek be, vagy egyéb bevonatok borítanak. Ez így biztosítja a falvastagság pontos megmérését és meghatározható a fémalapú anyagok külső korróziójának pontos mértéke is. A műszert elsősorban acélszerkezetek, csővezeték-rendszerek és tárolótartályok roncsolásmentes falvastagság mérésére fejlesztették ki. Az egyszerű kezelhetőség megkönnyíti a műszer használatát, így a működtetése nem igényel komolyabb szakértelmet.
Tulajdonságok:

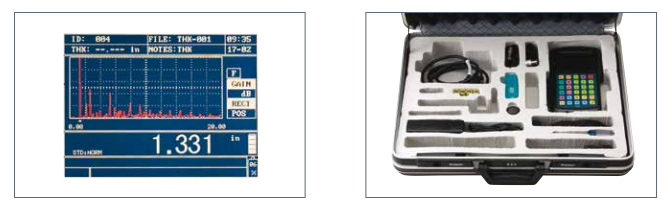

- "A-Scan" kijelző a hullámforma ellenőrzéséhez
- Széles vastagságtartomány (0,75-508 mm)
- Echo-echo mód, hogy meghatározzuk a távolságot a két visszhang között a bevonat kivételével
- Min. és max. vastagság mód
- Kétféle hangjelzési mód: Normál magas-alacsony és korábbi vastagság
- Két differenciál üzemmód: a tényleges mérés és a referenciaérték közötti vastagságkülönbség vagy a tényleges mérési és referenciaérték százalékos különbsége
- Nagy memória akár 100 beolvasási grafikonra és 10000 vastagsági értékre
- Kézi vezérlés / automatikus vezérlés választható
- Nagy teljesítményű, háttérvilágítással ellátott LCD kijelző
Technikai adatok:
| Mérési tartomány | 0,75 mm - 508 mm |
| Hangsebesség terjedelme | 1000-9999 m/s |
| Szkennelés módja | "A" scan |
| Jelnyereség tartoménya | 20db - 70db / 1 db lépésenként |
| Javítás | Pozitív félhullám, negatív hullám, teljes hullám és RF |
| Tesztelési mód | Szabványos üzemmód: tesztelés elsődleges impulzusról az első visszhangra / Két visszhang tesztelése. |
| Felbontás | Normál: 0.01 - alacsony: 0,1 |
| Memória | 100 db. "A" szkennelési grafikon és 10000 vastagsági érték 100 csoportban |
| Adatátvitel | RS-232 számítógépre vagy nyomtatóra |
| Tolerancia (acél) "A" | - ha a kiválasztott felbontás 0,01 mm és vastagság H < 10 mm, a tűréshatár = 0,05 mm |
| Tolerancia (acél) "B" | - ha a felbontás 0,01 mm és a H > 10 mm vastagság, a tűrés = 0,5% H 0,01 mm |
| Tolerancia (acél) "C" | - ha a felbontás 0,1 mm, a tűrés = maximum 1% H 0.1 mm |
| Impulzus frekvencia | 1 kHz |
| Érintésvédelmi osztály | IP54 |
Standard tartozékok:
- alapkészülék (TT-500)
- 5Pø10 mérőfej
- Elemek
- kontaktanyag
- használati utasítás
- INNOVATEST certifikáció
- hordtáska
Opcionális tartozékok:
- 7 MHZ / 6 mm-es külső mérőfej speciális felhasználásra
- 5 MHZ / 10 mm-es külső mérőfej speciális felhasználásra
- 5 MHZ / 10-90 mm-es külső mérőfej speciális felhasználásra
- 2 MHZ / 18 mm-es külső mérőfej speciális felhasználásra
- nyomtató
- USB kábel
