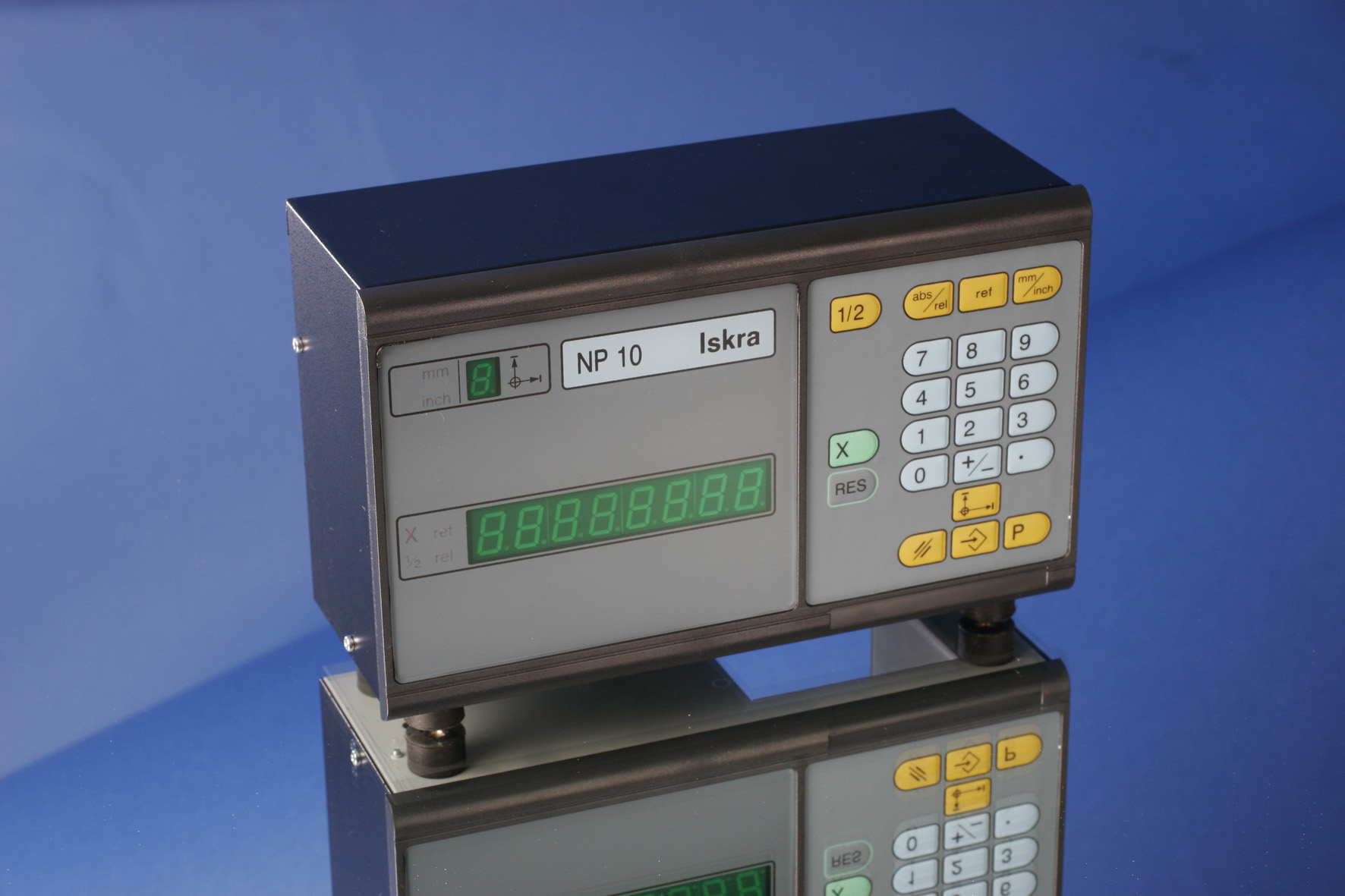

Iskra NP10 digitális helyzetkijelző

1 tengelyes helyzetkijelző szerszámgépekhez

Tulajdonságok:

Típus	NP10	NP20	NP20Z	NP21	NP22
Kivitelek	Doboz Konzolos Panel	Doboz Konzolos Panel	Doboz Konzolos Panel	Doboz Konzolos Panel	Doboz Konzolos Panel
Bemenő jel szerint	RS 422 (DS) 11 uA (SI)	RS 422 (DS) 11 uA (SI)	RS 422 (DS) 11 uA (SI)	RS 422 (DS) 11 uA (SI)	RS 422 (DS) 11 uA (SI)
Tengelyek száma	1 1+1 (opcionális)	2 2+1 (opcionális)	3	2 2+1 (opcionális)	2 2+1 (opcionális)
Tengelyek megnevezése	X X, X'	X, Z X, Z, Z'	X, Zo, Z	X, Y X, Y, +X' vagy Y'	X, Z X, Z, Z''
Ajánlott alkalmazás	Egy tengelyes gépek	Esztergák	Esztergák	Két koordináta tengelyes gépek	Szerszámgépek
Nullázási lehetőség	Van	Van	Van	Van	Van
Abszolút pozíció beállítása	Van	Van	Van	Van	Van
Referencia pont Standard és DCRM	Van	Van	Van	Van	Van
Relatív mód ABS/REL	Van	Van	Van	Van	Van
Inch/mm	Van	Van	Van	Van	Van
Mért érték felezése R/D	Nincs	Van	Van	Nincs	Van
Bázispontok	9	9	99	9	99
Kúpszámítás	Nincs	Van	Van	Nincs	Nincs
Lyukkör osztás	Nincs	Nincs	Nincs	Nincs	Nincs
Lineáris furatlánc	Nincs	Nincs	Nincs	Nincs	Nincs
Derékszögű furatok kezelése	Nincs	Nincs	Nincs	Nincs	Nincs
Szögmérés	Van	Van	Van	Van	Nincs
Hosszirányú hiba kompenzáció	Van	Van	Van	Van	Van
Felezi a beállított értéket	Van	Van Z tengelyen	Van Z tengelyen	Van	Van Z tengelyen
Szerszám méret kompenzáció	Nincs	Van 9	Van 99	Nincs	Van 99
Előtolási sebesség kijelzés	Van	Van	Van	Van	Van
Skálázási tényező	Nincs	Nincs	Nincs	Nincs	Nincs
Ford. számmérő felszerelhető	Nincs	Nincs	Nincs	Nincs	Nincs
RPM számoló	Nincs	Nincs	Nincs	Nincs	Nincs
EDM funkció	Nincs	Nincs	Nincs	Nincs	Nincs
Orsó hajtás analóg megjelenítése	Nincs	Opcionális	Opcionális	Nincs	Nincs
Állandó vágási sebesség	Nincs	Opcionális	Opcionális	Nincs	Nincs
RS232C	Opcionális	Opcionális	Opcionális	Opcionális	Van
Interpolálás	Opcionális	Opcionális	Opcionális	Opcionális	Opcionális
Tapintóérzékelő	Opcionális	Opcionális	Opcionális	Opcionális	Opcionális
Telepfeszültség	Opcionális	Opcionális	Opcionális	Opcionális	Opcionális
