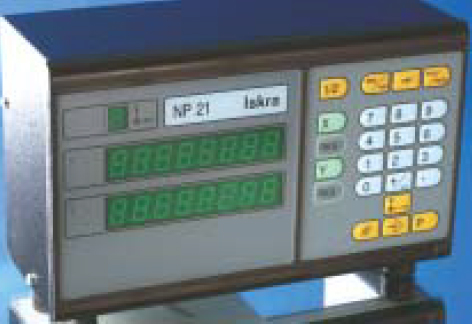

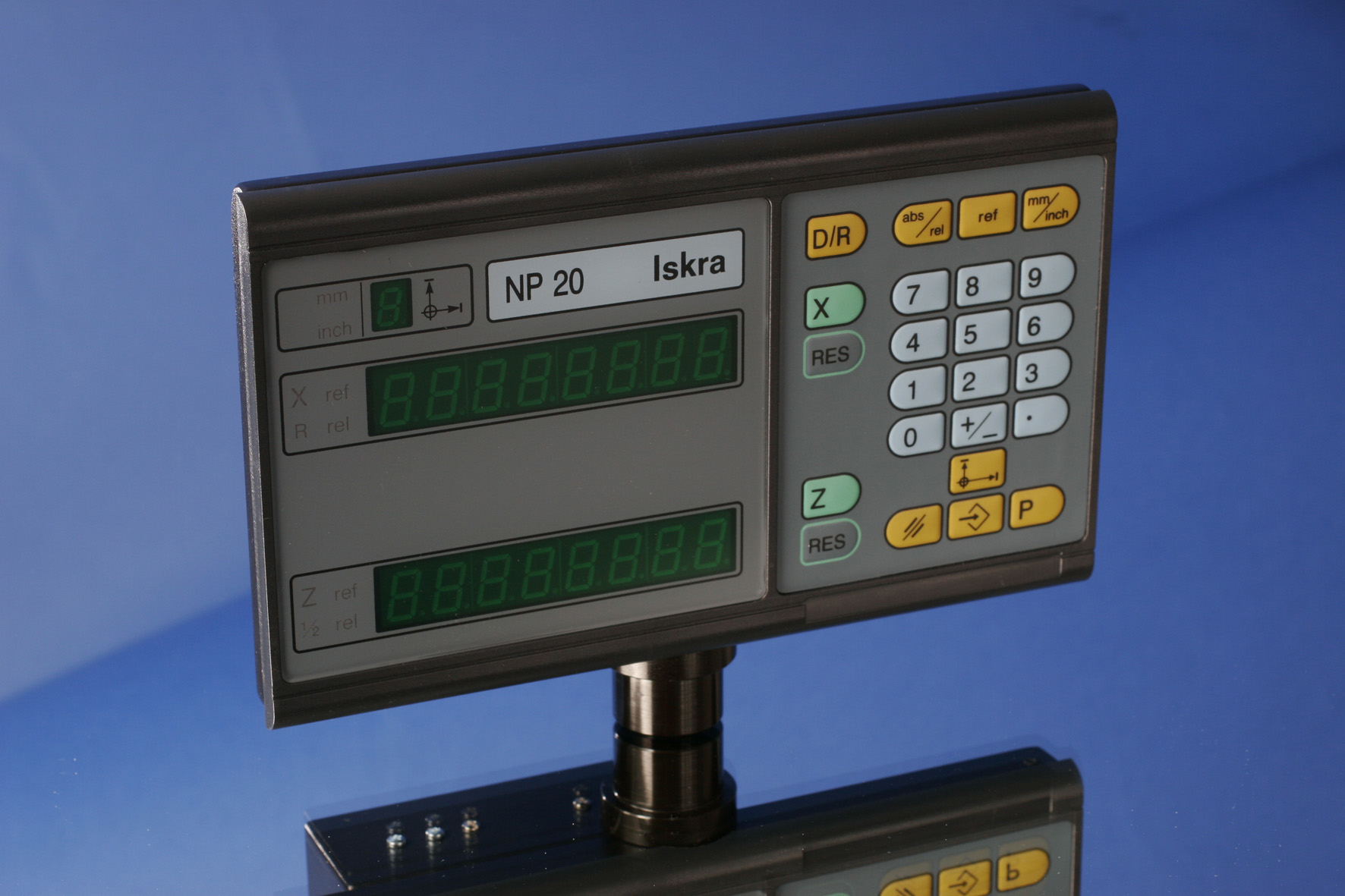

Iskra NP20 / NP20Z / NP21 / NP22 digitális helyzetkijelzők
  |
Tulajdonságok:
Típus | NP10 | NP20 | NP20Z | NP21 | NP22 |
| Kivitelek | Doboz Konzolos Panel | Doboz Konzolos Panel | Doboz Konzolos Panel | Doboz Konzolos Panel | Doboz Konzolos Panel |
| Bemenő jel szerint | RS 422 (DS) 11 uA (SI) | RS 422 (DS) 11 uA (SI) | RS 422 (DS) 11 uA (SI) | RS 422 (DS) 11 uA (SI) | RS 422 (DS) 11 uA (SI) |
| Tengelyek száma | 1 1+1 (opcionális) | 2 2+1 (opcionális) | 3 | 2 2+1 (opcionális) | 2 2+1 (opcionális) |
| Tengelyek megnevezése | X X, X' | X, Z X, Z, Z' | X, Zo, Z | X, Y X, Y, +X' vagy Y' | X, Z X, Z, Z'' |
| Ajánlott alkalmazás | Egy tengelyes gépek | Esztergák | Esztergák | Két koordináta tengelyes gépek | Szerszámgépek |
| Nullázási lehetőség | Van | Van | Van | Van | Van |
| Abszolút pozíció beállítása | Van | Van | Van | Van | Van |
| Referencia pont Standard és DCRM | Van | Van | Van | Van | Van | Relatív mód ABS/REL | Van | Van | Van | Van | Van |
| Inch/mm | Van | Van | Van | Van | Van |
| Mért érték felezése R/D | Nincs | Van | Van | Nincs | Van |
| Bázispontok | 9 | 9 | 99 | 9 | 99 |
| Kúpszámítás | Nincs | Van | Van | Nincs | Nincs |
| Lyukkör osztás | Nincs | Nincs | Nincs | Nincs | Nincs |
| Lineáris furatlánc | Nincs | Nincs | Nincs | Nincs | Nincs |
| Derékszögű furatok kezelése | Nincs | Nincs | Nincs | Nincs | Nincs |
| Szögmérés | Van | Van | Van | Van | Nincs |
| Hosszirányú hiba kompenzáció | Van | Van | Van | Van | Van |
| Felezi a beállított értéket | Van | Van Z tengelyen | Van Z tengelyen | Van | Van Z tengelyen |
| Szerszám méret kompenzáció | Nincs | Van 9 | Van 99 | Nincs | Van 99 |
| Előtolási sebesség kijelzés | Van | Van | Van | Van | Van |
| Skálázási tényező | Nincs | Nincs | Nincs | Nincs | Nincs |
| Ford. számmérő felszerelhető | Nincs | Nincs | Nincs | Nincs | Nincs |
| RPM számoló | Nincs | Nincs | Nincs | Nincs | Nincs |
| EDM funkció | Nincs | Nincs | Nincs | Nincs | Nincs |
| Orsó hajtás analóg megjelenítése | Nincs | Opcionális | Opcionális | Nincs | Nincs |
| Állandó vágási sebesség | Nincs | Opcionális | Opcionális | Nincs | Nincs |
| RS232C | Opcionális | Opcionális | Opcionális | Opcionális | Van |
| Interpolálás | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális |
| Tapintóérzékelő | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális |
| Telepfeszültség | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális |
