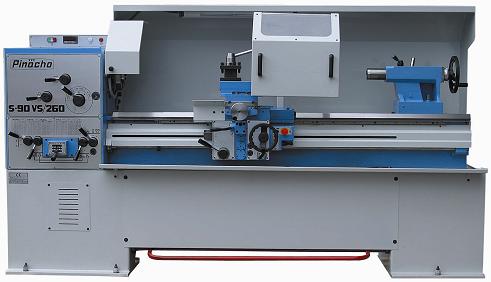

FRANZ MOSER - PINACHO S 90 VS/260 univerzális esztergagép
Alapfelszereltség:
- motorfék
- 2 állócsúcs
- 4x-es késtartó
- menetóra
- tokmányvédő biztonsági kapcsolóval
- forgácsvédelem elől és hátul
- forgácsgyüjtő kád
- hűtőrendszer
- vezér és vonó-orsó védőborítással
- fokozatmentes fordulatszám szabályozás
Műszaki adatok:
| Csúcstávolság | mm | 1.625 |
| Elforduló átmérő az ágy fölött | mm | 530 |
| Elforduló átmérő a szán fölött | mm | 475 |
| Elforduló átmérő a hídban | mm | 780 |
| Kivehető ágy hossz | mm | 220 |
| Ágyszélesség | mm | 350 |
| Orsófurat | mm | 80 |
| Orsó méret | DIN/Gr. | 55027/8 |
| Főorsó morsekúp | MK | 5 |
| Fordulatszám tartomány állítás | fokozatmentes | |
| Fordulatszám fokozat 3 lépcsőben | ford. / perc ford. / perc ford. / perc | 0-240 240-630 630-1.700 |
| Hosszelőtolás | mm/ford | 0,05-1,5 |
| Keresztelőtolás | mm/ford | 0,025-0,75 |
| Metrikus menetvágás | mm | 0,5-15 |
| Whitworth menetvágás | TPI | 2-60 |
| Modulmenet vágás | mm | 0,25-7,5 |
| Diametrál | DP | 4-120 |
| Keresztszán úthossz | mm | 355 |
| Késszán úthossz | mm | 165 |
| Max. befogható szerszám keresztmetszet | mm | 25 x 25 |
| Szegnyereg átmérő | mm | 72 |
| Szegnyereg úthossz | mm | 180 |
| Szegnyereg kúp | MK | 5 |
| Hajtómotor teljesítmény | kW | 7,5 |
| Hűtőmotor teljesítmény | kW | 0,06 |
| Hossz x szélesség | mm | 2.980 x 1.050 |
| Magasság | mm | 1.730 |
| Gép súlya kb.: | kg | 1.795 |
